Mini gerbeur retourneur de fûts plastiques sur mesure



Un gerbeur retourneur pour la manutention ergonomique des fûts plastiques

Le mini gerbeur retourneur de fûts plastiques Auptinov est un équipement de manutention destiné aux entreprises qui doivent soulever, déplacer, retourner ou vider régulièrement des contenants industriels.

Dans de nombreux secteurs, les fûts en plastique sont utilisés pour le stockage, le transport ou le transfert de matières premières, de préparations, de produits intermédiaires et de déchets de production.

Leur manipulation peut devenir contraignante lorsqu’ils sont lourds, volumineux ou difficiles à saisir.

Le gerbeur retourneur apporte une assistance mécanique permettant de limiter les opérations de soulèvement manuel et de faciliter le positionnement des contenants à différentes hauteurs.

Grâce à un outil de préhension adapté, l’équipement peut assurer plusieurs fonctions :

• Levage : élever le fût depuis le sol ou un support compatible.
• Préhension : maintenir le contenant pendant les opérations de manutention.
• Déplacement : transporter le fût entre différents postes de travail.
• Basculement : incliner ou retourner le contenant selon les besoins de production.
• Vidange : faciliter le déversement du contenu dans un réceptacle compatible.
• Positionnement : présenter le fût à la hauteur ou dans l’orientation souhaitée.

La configuration du gerbeur est déterminée selon les caractéristiques des contenants et les contraintes de l’environnement de travail.

Un outil de préhension spécifiquement adapté aux fûts plastiques

La manipulation des fûts plastiques nécessite une attention particulière à leur forme et à leur résistance mécanique.

Contrairement à certains fûts métalliques, les contenants plastiques peuvent présenter des parois déformables, des rebords particuliers ou une géométrie ne permettant pas l’utilisation d’une pince classique.

Le mini gerbeur Auptinov peut être associé à un outil de maintien et de retournement conçu selon les dimensions du fût.

Cette approche permet d’étudier différents types de préhension.

Préhension par berceau ou support enveloppant

Un support spécifique peut être conçu pour accueillir et maintenir le contenant pendant son élévation.

Cette solution peut convenir aux fûts dont les caractéristiques nécessitent une répartition des efforts de maintien.

Outil de préhension à géométrie adaptée

Selon la forme du fût, un dispositif spécifique peut être étudié pour assurer son maintien au niveau des zones mécaniquement appropriées.

Les dimensions de l’outillage sont alors adaptées à la hauteur, au diamètre et à la rigidité du contenant.

Maintien du fût pendant le basculement

Le système de préhension doit permettre de conserver un maintien adapté lors du changement d’orientation du contenant.

Le dimensionnement tient compte du poids total, du centre de gravité, du déplacement éventuel du contenu et des efforts générés pendant le retournement.

Chaque configuration est étudiée en fonction du contenant réel afin de définir une solution de manipulation adaptée.

Un système de basculement pour le retournement et la vidange des fûts

Le gerbeur retourneur peut recevoir un système pivotant permettant d’incliner le fût après son élévation.

Selon la conception retenue, le basculement peut être orienté vers la droite ou vers la gauche afin de répondre aux contraintes d’implantation.

Cette fonction présente un intérêt particulier pour les opérations nécessitant le transfert de matières vers une cuve, un réservoir, une trémie ou un autre équipement industriel compatible.

Le retournement peut notamment servir à :

• Faciliter la vidange de contenants.
• Transférer des préparations ou matières premières.
• Alimenter certains équipements de production.
• Modifier l’orientation d’un fût.
• Positionner un contenant en vue d’une opération spécifique.
• Limiter les efforts liés à la manipulation manuelle.

Le sens de basculement, son amplitude et son mode d’actionnement doivent être définis selon les caractéristiques de l’application.

Un levage électrique sur batterie pour faciliter les manutentions répétitives

Le mini gerbeur peut être équipé d’un système de levage électrique autonome alimenté par batteries rechargeables.

Cette motorisation permet de commander la montée et la descente du fût sans nécessiter de levage manuel de la charge.

Une commande progressive par joystick peut faciliter le positionnement vertical du contenant.

Selon la configuration, le système peut intégrer :

• Un moteur électrique de levage.
• Une transmission par courroie.
• Une alimentation sur batterie 24 V.
• Une commande progressive de montée et descente.
• Un indicateur de niveau de charge.
• Un limiteur de surcharge.
• Une limitation du mouvement en cas d’obstacle à la descente.

La recharge peut s’effectuer depuis une prise 230 V au moyen d’un chargeur adapté.

Le déplacement manuel du châssis associé à une élévation électrique constitue une solution de manutention semi-électrique, particulièrement intéressante pour les ateliers où les fûts doivent être manipulés à plusieurs postes.

Un gerbeur compact pour les espaces industriels

L’encombrement du matériel constitue un critère important dans les ateliers où les machines, cuves et équipements de production limitent les possibilités de circulation.

Le mini gerbeur retourneur peut être conçu avec un châssis compact, permettant de s’approcher des contenants et des postes de travail.

Des roulettes avant surbaissées peuvent notamment faciliter le passage du piètement sous certains supports ou équipements compatibles.

Les roues arrière pivotantes contribuent à la maniabilité du gerbeur, tandis qu’un système de freinage permet de stabiliser l’appareil pendant les opérations.

Une poignée de déplacement réglable en hauteur peut également améliorer les conditions de manipulation.

Selon les contraintes du poste, plusieurs éléments peuvent être adaptés :

• La largeur du piètement.
• La hauteur du mât.
• La course verticale.
• L’encombrement au sol.
• La position de la poignée.
• Le système de préhension.
• L’orientation du basculement.
• L’accessibilité aux équipements récepteurs.

Des applications dans l’industrie pharmaceutique et les laboratoires

Les secteurs pharmaceutique, cosmétique et chimique utilisent de nombreux contenants plastiques pour le stockage et le transfert de produits.

Ces environnements peuvent nécessiter des équipements permettant de manipuler les contenants avec précision tout en limitant les interventions manuelles.

Industrie pharmaceutique

Dans les ateliers de fabrication pharmaceutique, un gerbeur retourneur peut être étudié pour la manipulation de fûts contenant des matières premières, préparations ou composants destinés aux opérations de production.

Il peut contribuer au positionnement et au transfert de contenants à proximité d’équipements de fabrication compatibles.

Les exigences de propreté, de traçabilité, de compatibilité des matériaux et de sécurité doivent être définies selon les procédures applicables.

Industrie cosmétique

Dans la fabrication de produits cosmétiques, les contenants peuvent être utilisés pour transporter des préparations, ingrédients ou produits intermédiaires.

Un système de retournement peut faciliter certaines opérations de transfert vers des cuves ou équipements de production.

La préhension doit être adaptée aux caractéristiques du fût et au comportement de son contenu.

Industrie chimique

Les ateliers chimiques utilisent des bidons et fûts plastiques pour différents produits et matières.

Une solution de levage et de basculement peut être étudiée afin de faciliter leur manipulation.

Les applications impliquant des produits dangereux nécessitent une vérification spécifique des matériaux, des risques de déversement, de l’atmosphère de travail et des exigences réglementaires applicables.

Industrie agroalimentaire

Les fûts et bidons en plastique sont également utilisés dans certaines activités agroalimentaires.

Le gerbeur peut faciliter la manutention de contenants compatibles et leur présentation à proximité d’équipements de préparation ou de transformation.

Les matériaux, la conception et les conditions de nettoyage doivent répondre aux contraintes sanitaires de l’application.

Industrie manufacturière

Dans les ateliers de fabrication, les contenants plastiques peuvent recevoir des produits intermédiaires, consommables ou matières nécessaires à la production.

Le gerbeur retourneur peut faciliter leur déplacement, leur mise à hauteur et leur transfert vers différents postes.

Un équipement personnalisable selon les caractéristiques des fûts

Tous les fûts plastiques ne présentent pas les mêmes dimensions ni les mêmes contraintes de manipulation.

Le choix de l’outil doit tenir compte des particularités de chaque contenant.

Auptinov peut étudier plusieurs paramètres :

Dimensions des fûts

Le diamètre, la hauteur, le volume et les éventuelles variations de forme conditionnent le dimensionnement du support de préhension.

Poids des contenants

La masse du fût vide et celle de son contenu doivent être prises en compte pour définir la capacité utile du gerbeur.

Nature du contenu

La manipulation de liquides, poudres, granulés ou autres matières peut générer des contraintes différentes lors du basculement.

Hauteur de levage

La course du mât est sélectionnée selon la hauteur de prise et celle du point de destination.

Mode de retournement

L’orientation et l’amplitude du basculement sont déterminées en fonction de l’utilisation souhaitée.

Environnement de travail

L’espace disponible, les revêtements de sol, les exigences de nettoyage et les risques propres à l’activité influencent le choix des matériaux et de la configuration.

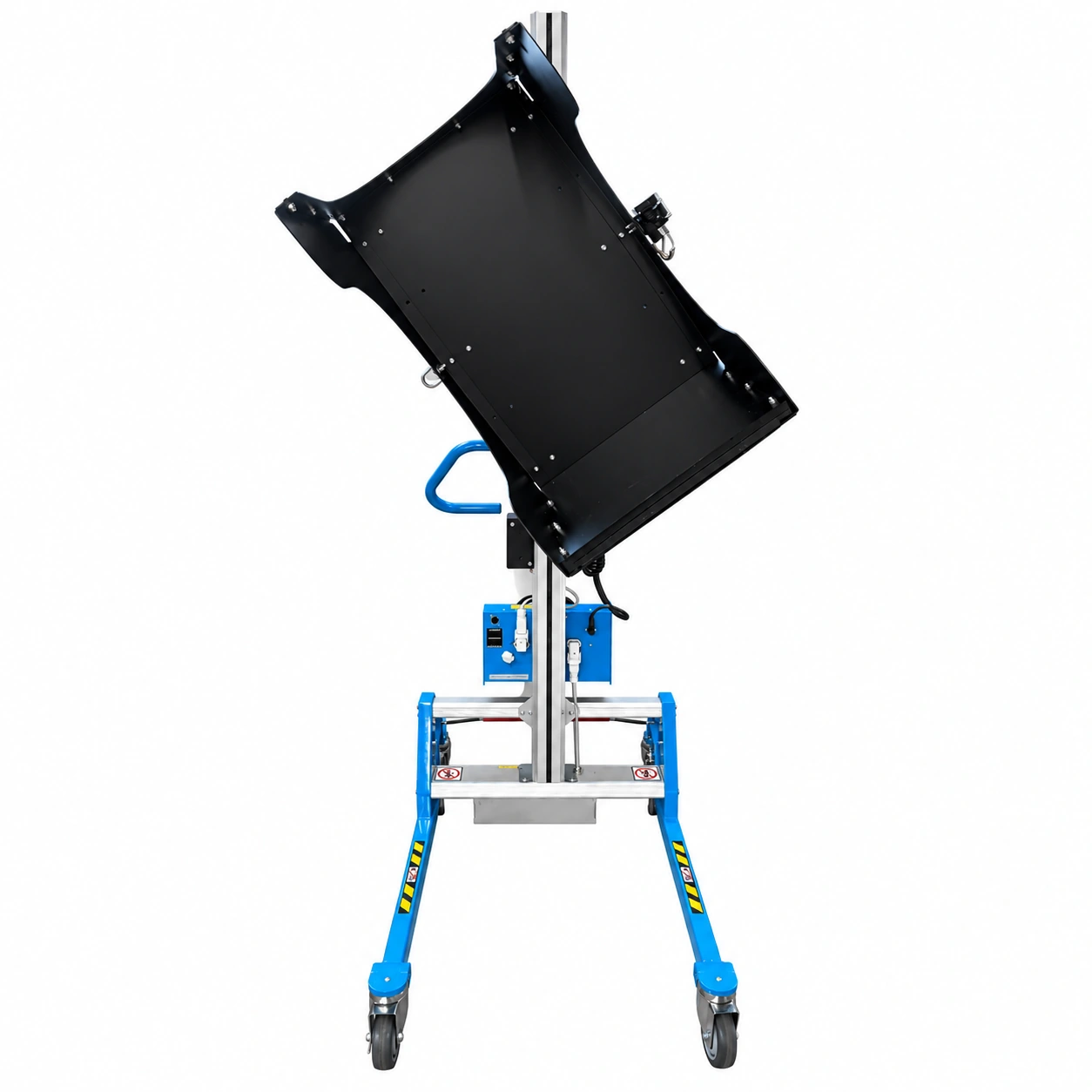

Exemple de réalisation Auptinov : gerbeur semi-électrique avec retourneur de fût plastique

Auptinov a notamment étudié une solution de manutention associant un gerbeur semi-électrique à un outil de préhension spécifique pour un fût plastique.

Cette réalisation comprend un mât motorisé, un châssis compact et un dispositif pivotant destiné à faciliter le basculement du contenant.

Caractéristiques de cette configuration

Caractéristique	Exemple de réalisation
Équipement	Gerbeur retourneur semi-électrique
Application	Manutention de fût plastique
Capacité initiale du système de levage	130 kg
Course verticale	1 660 mm
Hauteur totale	2 232 mm
Hauteur minimale de levée	327 mm
Hauteur maximale de levée	1 987 mm
Longueur totale indiquée	1 104 mm
Largeur intérieure du piètement	570 mm
Largeur extérieure du piètement	690 mm
Alimentation	2 batteries de 12 V
Tension du système	24 V
Recharge	Chargeur séparé 230 V / 24 V
Commande	Joystick de levage progressif
Déplacement	Manuel sur roulettes
Roues avant	Surbaissées
Roues arrière	Pivotantes avec frein centralisé
Poignée	Réglable en hauteur
Basculement	Plateau pivotant droite/gauche
Outillage	Préhension spécifique du contenant

L’exemple étudié concerne notamment un fût plastique présentant les caractéristiques suivantes :

• Hauteur : 808 mm.
• Largeur indiquée : 495 mm.
• Masse à vide : environ 5,2 kg.

Un outil dédié est prévu pour assurer sa préhension et permettre son manipulation.

Le devis associé prévoyait également, en option, une vérification par organisme indépendant avec une épreuve définie pour une charge utile maximale de 50 kg.

Ces caractéristiques sont celles d’un exemple de réalisation, et non celles de toutes les configurations proposées. La capacité initiale de levage de 130 kg ne garantit pas une charge utile équivalente avec l’outil de retournement. La capacité de travail réelle doit être définie pour chaque ensemble gerbeur, outillage et contenant.

Pourquoi utiliser un gerbeur retourneur plutôt qu’une manutention manuelle ?

La manipulation répétée de fûts peut nécessiter des mouvements contraignants : soulèvement, inclinaison, maintien en position et transfert du contenu.

Un gerbeur adapté permet de mécaniser une partie de ces opérations et d’améliorer l’organisation du poste de travail.

Les avantages recherchés sont notamment :

• Réduction de la pénibilité : diminution des efforts de levage manuel.
• Ergonomie : adaptation de la hauteur de manipulation.
• Maîtrise des mouvements : assistance au positionnement et au retournement.
• Polyvalence : conception adaptée aux contenants utilisés.
• Mobilité : déplacement entre différents postes de travail.
• Intégration : prise en compte des contraintes de l’environnement industriel.
• Productivité : facilitation des opérations répétitives de transfert et de vidange.

L’adaptation du matériel doit être accompagnée d’une évaluation des risques et de procédures d’utilisation appropriées.

Questions fréquentes sur les gerbeurs retourneurs de fûts plastiques

Quels types de fûts plastiques peut-on manipuler ?

Le gerbeur peut être étudié pour différents fûts et bidons plastiques, notamment des contenants cylindriques en polyéthylène, sous réserve de compatibilité mécanique. Les dimensions, la rigidité, le poids et le centre de gravité déterminent le choix du système de préhension.

Peut-on basculer un fût pour vider son contenu ?

Oui. Un outil pivotant adapté peut permettre d’incliner le fût afin de faciliter le déversement de son contenu dans un réceptacle compatible. La stabilité, le maintien du fût et les conditions de transfert doivent être validés.

Quelle capacité de levage peut-on obtenir ?

La capacité dépend de la configuration du gerbeur, du système de préhension et des caractéristiques du fût. Elle doit être étudiée en tenant compte de la charge totale et des efforts générés pendant le basculement.

Le retournement du fût est-il électrique ?

Le levage peut être électrique sur batterie. Le mécanisme de retournement constitue une fonction distincte, dont le mode d’actionnement doit être défini selon la configuration retenue.

Peut-on adapter le gerbeur à plusieurs dimensions de fûts ?

Auptinov peut étudier une solution destinée à plusieurs formats de contenants compatibles. Cette possibilité dépend de la plage dimensionnelle recherchée et des conditions de maintien nécessaires.

Le gerbeur peut-il être utilisé dans une industrie pharmaceutique ?

Une utilisation pharmaceutique peut être étudiée en fonction des contraintes du site. Le choix des matériaux, les exigences d’hygiène et les procédures de qualification doivent être définis selon l’application.

Peut-on demander une vérification de l’équipement avant livraison ?

Une prestation de vérification et d’épreuve par organisme indépendant peut être étudiée selon les exigences applicables, avec définition préalable de la configuration et de la charge utile retenue.

Votre solution de manutention de fûts sur mesure avec Auptinov

Chaque entreprise possède des contenants, des contraintes de production et des exigences de manutention spécifiques.

Auptinov accompagne les professionnels dans l’étude de solutions permettant de lever, déplacer, maintenir et retourner des fûts plastiques dans des conditions adaptées à leur activité.

Le choix du gerbeur, la conception de l’outil de préhension et les caractéristiques du système de basculement sont définis en fonction du besoin réel.

Vous recherchez un mini gerbeur retourneur de fûts plastiques, un manipulateur de bidons ou une solution de vidange industrielle adaptée à vos contenants ? Contactez Auptinov pour étudier votre application et obtenir un devis personnalisé.
