Mini gerbeur basculeur pour bacs de rejet et rebuts industriels

Un mini gerbeur pour la manutention des bacs de rejet en production

Le mini gerbeur basculeur pour bacs de rejet Auptinov répond aux besoins des entreprises industrielles qui doivent régulièrement manipuler, soulever et vider des contenants utilisés pour récupérer les produits écartés des lignes de production.

Dans les ateliers de fabrication et de conditionnement, différents équipements peuvent générer des rebuts, des produits non conformes ou des matières destinées à être récupérées.

Ces éléments sont fréquemment collectés dans des bacs placés à proximité des machines, des convoyeurs ou des postes de contrôle qualité.

Lorsque les contenants sont remplis, leur manipulation peut nécessiter des opérations contraignantes, notamment pour les soulever et les vider dans un réceptacle de plus grande capacité.

Le mini gerbeur Auptinov permet d’assister ces opérations grâce à un système combinant :

• Le levage électrique du contenant.
• Le déplacement manuel du gerbeur sur roulettes.
• La préhension du bac par un outillage adapté.
• Le positionnement du contenant à différentes hauteurs.
• Le basculement latéral pour faciliter la vidange.
• L’adaptation aux contraintes d’encombrement du poste de travail.

Cette solution peut contribuer à limiter les manutentions répétitives et à faciliter l’évacuation des rebuts de production.

Un gerbeur basculeur adapté aux bacs d’éjection et de récupération

Les bacs d’éjection sont utilisés dans certains procédés industriels pour collecter les produits rejetés par une machine ou écartés à la suite d’un contrôle.

Selon l’installation, ils peuvent récupérer des produits non conformes, des pièces défectueuses, des emballages rejetés ou d’autres matières issues du processus de fabrication.

La solution de manutention doit tenir compte de leur positionnement parfois difficile d’accès et de la nécessité de les vider régulièrement.

Manutention des bacs de rejet

Le gerbeur permet d’étudier la prise d’un bac situé au pied d’une machine, sous un convoyeur ou à proximité d’un équipement de contrôle.

L’outil de préhension peut être adapté afin de faciliter la récupération du contenant sans imposer de manipulation manuelle importante.

Levage des contenants

Une fois le bac correctement maintenu, le système de levage électrique permet de l’élever à la hauteur souhaitée.

L’opérateur peut ainsi positionner le contenant à proximité d’une benne, d’un chariot, d’un conteneur ou d’un autre dispositif de collecte.

Retournement et vidange

Le plateau pivotant peut permettre d’incliner le bac vers la droite ou vers la gauche afin de faciliter le déversement de son contenu.

Cette fonction est particulièrement intéressante lorsque le réceptacle se trouve sur le côté du poste de manutention.

L’angle, le mode d’actionnement et les conditions de retournement doivent être définis selon l’application.

Un plateau pivotant pour basculer les contenants latéralement

Le mini gerbeur peut recevoir un dispositif de retournement adapté aux dimensions et aux caractéristiques des bacs.

Une configuration avec plateau pivotant permet notamment le basculement latéral vers la droite ou vers la gauche.

Le mécanisme facilite les opérations nécessitant de modifier l’orientation du contenant après son élévation.

Cette fonction peut être utilisée pour :

• Vider les bacs de rebuts dans des conteneurs industriels.
• Transférer les produits rejetés vers un équipement de récupération.
• Déverser des matières dans une benne ou un réceptacle compatible.
• Faciliter les opérations de tri et d’évacuation.
• Limiter les manipulations manuelles de retournement.
• Adapter le sens de déversement à l’implantation du poste.

Le système de maintien du bac doit être dimensionné pour garantir une préhension adaptée pendant les mouvements de levage et de basculement.

Des fourches de préhension adaptées aux bacs industriels

La compatibilité entre le gerbeur et le contenant constitue un élément essentiel.

Les bacs utilisés dans les ateliers peuvent présenter des dimensions, des formes et des configurations très différentes.

Certains reposent directement au sol, d’autres disposent de roulettes ou sont installés sur des chariots spécifiques.

Auptinov peut étudier un outil de préhension à fourches adapté aux bacs, permettant notamment de les saisir par les côtés lorsque leur conception le permet.

Préhension latérale des bacs

Des fourches spécifiques peuvent être conçues pour venir supporter le contenant au niveau de zones appropriées.

Cette solution peut faciliter la manipulation de bacs dont les dimensions ne correspondent pas aux équipements de levage standards.

Adaptation aux bacs sur roulettes

Un piètement approprié peut permettre au gerbeur de s’approcher d’un bac mobile et de positionner les fourches sous ses zones de reprise compatibles.

L’écartement des longerons, la hauteur disponible et le positionnement des roues sont pris en compte.

Adaptation aux contenants spécifiques

Le système de préhension peut également être étudié pour des caisses de production, bacs de récupération, récipients industriels et contenants particuliers.

La faisabilité doit être vérifiée selon la rigidité du contenant, sa masse, son centre de gravité et les efforts générés pendant le retournement.

Un levage semi-électrique sur batterie pour améliorer l’ergonomie

Le mini gerbeur Auptinov peut être équipé d’une unité de levage électrique alimentée par batterie rechargeable.

Ce système permet de commander la montée et la descente de la charge sans nécessiter de soulèvement manuel.

La commande de levage progressive par joystick facilite le positionnement du bac à la hauteur nécessaire.

Selon la configuration, l’appareil peut intégrer :

• Un moteur électrique de levage.
• Une transmission par courroie.
• Une alimentation 24 V.
• Une commande de montée et descente progressive.
• Un indicateur du niveau de charge.
• Un limiteur de surcharge.
• Une fonction de limitation en présence d’un obstacle à la descente.

Le fonctionnement sur batterie évite de devoir maintenir le gerbeur raccordé au secteur pendant les déplacements et les opérations de levage.

La recharge peut être effectuée depuis une prise 230 V au moyen d’un chargeur adapté.

Une conception compacte pour les lignes de production

Les lignes de production industrielles comportent souvent de nombreux équipements réduisant l’espace disponible pour la manutention.

Le gerbeur peut être conçu avec un châssis compact et des longerons adaptés aux contraintes d’accès.

Des roulettes avant surbaissées peuvent faciliter le passage du piètement sous certains supports ou équipements compatibles.

Deux roues arrière pivotantes avec freinage centralisé peuvent assurer la maniabilité et la stabilisation de l’appareil.

Une poignée de déplacement réglable en hauteur améliore également les conditions de manipulation.

Les principales caractéristiques d’intégration à étudier sont :

• La largeur de passage disponible.
• La hauteur du bac avant levage.
• L’écartement nécessaire entre les longerons.
• La garde au sol des équipements.
• La hauteur du conteneur de réception.
• La zone de débattement nécessaire au basculement.
• La fréquence de vidange.
• La nature des sols industriels.

Cette adaptation permet d’envisager une manutention mobile dans les zones de fabrication, de conditionnement et de collecte.

Des applications dans plusieurs secteurs industriels

Industrie agroalimentaire

Dans les ateliers agroalimentaires, les lignes de fabrication et de conditionnement peuvent générer des produits écartés à différentes étapes du processus.

Les bacs de récupération peuvent notamment recueillir des produits rejetés lors des opérations de contrôle, de conditionnement ou de tri.

Un gerbeur basculeur peut faciliter leur manutention et leur vidange vers un réceptacle adapté.

Les matériaux et procédures de nettoyage doivent être définis selon les exigences d’hygiène de l’environnement.

Lignes de conditionnement et d’emballage

Les machines de conditionnement peuvent écarter des emballages présentant un défaut ou des produits ne respectant pas les critères de contrôle.

Les contenants de collecte nécessitent alors une évacuation régulière pour assurer l’organisation du poste.

Un mini gerbeur peut faciliter la récupération et la vidange de ces bacs.

Industrie manufacturière

Dans les ateliers de production de pièces, des bacs peuvent être utilisés pour recueillir les composants défectueux, les chutes de fabrication ou les matières à retraiter.

Le gerbeur permet d’étudier leur levage, leur transport et leur déversement dans un contenant de récupération compatible.

Centres de tri et de valorisation

Les installations de tri peuvent nécessiter la manipulation de petits contenants servant à regrouper des matières avant leur transfert.

Le gerbeur basculeur peut contribuer à faciliter le déversement dans des bennes ou équipements de collecte adaptés.

Industrie pharmaceutique et cosmétique

Dans certains environnements de fabrication et de conditionnement, les produits écartés du processus peuvent être regroupés dans des contenants spécifiques.

Une solution de levage et de basculement peut être étudiée en tenant compte des exigences de sécurité, de propreté et de maîtrise des flux applicables.

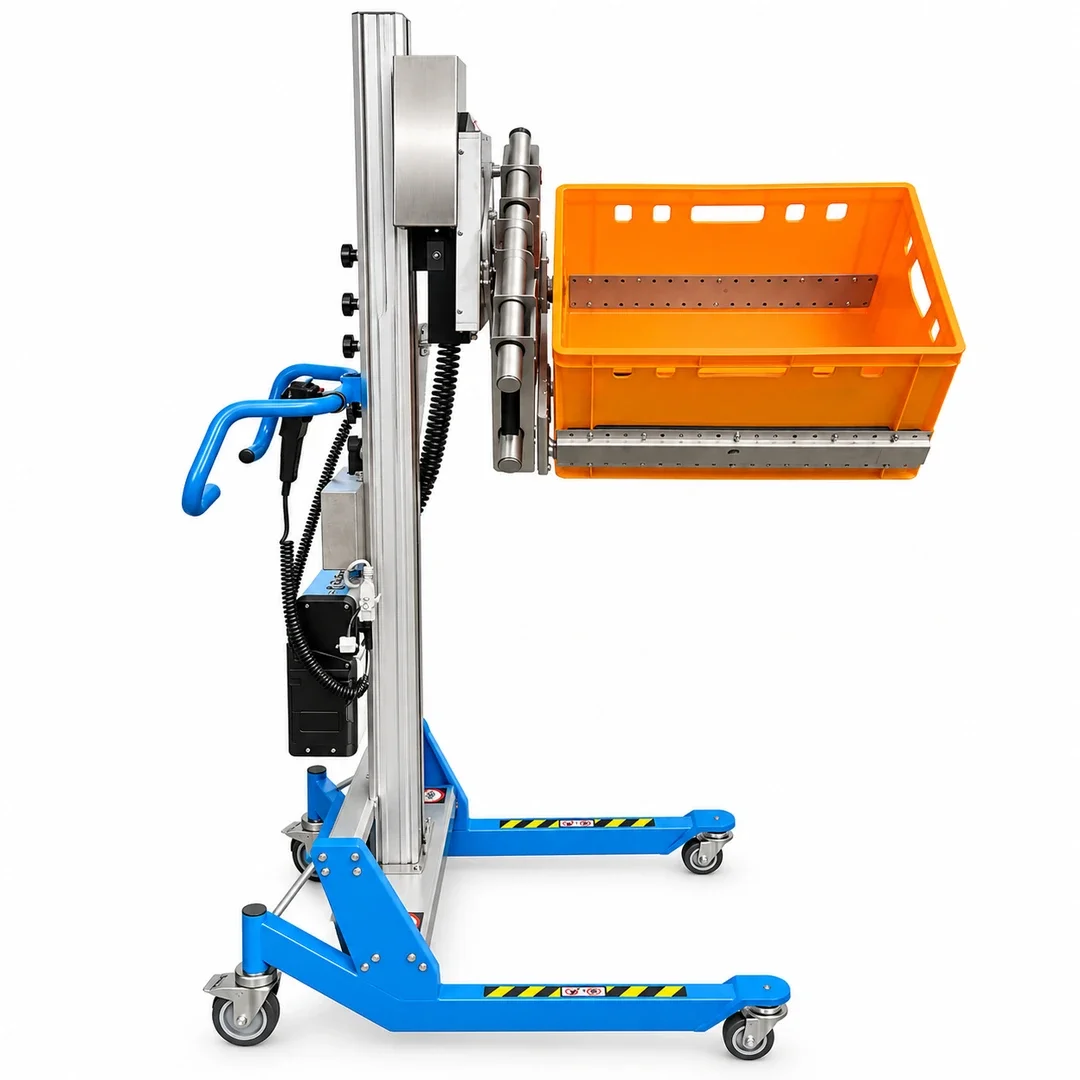

Exemple de réalisation Auptinov : mini gerbeur semi-électrique à plateau basculant

Auptinov a notamment étudié une configuration de mini gerbeur semi-électrique avec plateau pivotant et possibilité de préhension de bacs par les côtés.

Cet exemple illustre l’adaptation d’un équipement compact à des contraintes de levage et de basculement particulières.

Caractéristiques techniques de la réalisation

Caractéristique	Exemple de configuration
Type d’équipement	Mini gerbeur semi-électrique
Fonction principale	Levage et basculement de bacs
Capacité initiale de levage	130 kg
Course de levage	1 660 mm
Hauteur totale	2 232 mm
Hauteur minimale de levée	327 mm
Hauteur maximale de levée	1 987 mm
Longueur totale	904 mm
Écartement intérieur du piètement	470 mm
Largeur extérieure du piètement	590 mm
Plateau	Pivotant droite/gauche
Alimentation	Batteries 24 V
Recharge	Chargeur séparé 230 V / 24 V
Commande	Joystick progressif
Roues avant	Surbaissées
Roues arrière	Pivotantes avec frein centralisé
Poignée	Réglable en hauteur
Structure	Modulaire

Cette réalisation peut recevoir un outil à fourches destiné à la préhension latérale des bacs, avec un piètement adapté à leur implantation.

Ces valeurs correspondent à une configuration technique étudiée par Auptinov et ne constituent pas des caractéristiques fixes pour toutes les réalisations.

La capacité de levage initiale de 130 kg ne doit pas être confondue avec la charge utile admissible en configuration de basculement.

Le poids total du bac, le système de préhension et les conditions de retournement doivent être pris en compte lors du dimensionnement.

Batterie interchangeable et adaptations de commande

Une évolution de configuration prévoit un système de batterie interchangeable associé à un écran de contrôle.

Ce type de dispositif peut faciliter l’organisation de la recharge et le suivi de l’alimentation de l’équipement.

D’autres adaptations peuvent être étudiées selon les besoins.

Piètement spécifique et fourches de préhension

L’écartement des longerons et la géométrie des fourches peuvent être adaptés aux dimensions et à l’implantation des bacs.

Support de chargeur

Un support peut être prévu pour faciliter le rangement et l’utilisation du chargeur.

Une adaptation du raccordement au boîtier de commande peut également être étudiée selon la configuration de l’appareil.

Vérification et épreuve avant livraison

Une prestation de contrôle par un organisme indépendant peut être proposée selon le cahier des charges.

À titre d’exemple, la configuration étudiée prévoyait une épreuve pour une charge utile maximale de 50 kg.

Cette valeur correspond aux conditions d’épreuve indiquées pour cette réalisation et ne constitue pas une capacité standard de la gamme.

Pourquoi choisir un mini gerbeur pour la gestion des rebuts industriels ?

Dans les ateliers de production, les opérations d’évacuation des rebuts sont nécessaires au bon fonctionnement des équipements.

Elles peuvent néanmoins représenter une source de manutentions répétitives, notamment lorsque les opérateurs doivent soulever les bacs pour vider leur contenu.

Un mini gerbeur basculeur adapté permet de rechercher plusieurs améliorations :

• Ergonomie : limiter les soulèvements manuels et les postures contraignantes.
• Maniabilité : faciliter les déplacements entre plusieurs postes.
• Préhension adaptée : tenir compte des caractéristiques réelles des contenants.
• Positionnement : amener le bac à la hauteur de vidange souhaitée.
• Basculement : faciliter le transfert vers un réceptacle compatible.
• Organisation : simplifier les opérations de collecte et d’évacuation des rebuts.
• Personnalisation : adapter le matériel aux contraintes de la ligne de production.

Questions fréquentes sur les gerbeurs pour bacs de rejet

Qu’est-ce qu’un bac d’éjection industriel ?

Un bac d’éjection est un contenant destiné à récupérer les produits ou composants écartés par un équipement de production, de tri ou de contrôle.

Il peut être installé près d’une machine pour recueillir les produits non conformes ou les éléments rejetés automatiquement.

Peut-on utiliser un mini gerbeur pour vider un bac de rebut ?

Oui. Un mini gerbeur équipé d’un outil de préhension et d’un dispositif de basculement adapté peut faciliter le levage et la vidange d’un bac dans un réceptacle compatible.

Le gerbeur peut-il passer sous un bac sur roulettes ?

Une configuration de piètement peut être étudiée pour permettre le passage des longerons sous certains bacs ou supports. La compatibilité dépend de la garde au sol et des dimensions.

Peut-on basculer les bacs à droite et à gauche ?

Oui, une réalisation avec plateau pivotant permet un basculement latéral dans les deux sens. Le mouvement et ses limites sont à définir selon l’outil retenu.

Quelle capacité de levage faut-il prévoir ?

La capacité nécessaire dépend du poids du contenant plein, du centre de gravité et du système de retournement. Elle doit être validée pour la configuration complète.

Le gerbeur fonctionne-t-il sans branchement électrique permanent ?

Une version semi-électrique sur batterie permet de réaliser le levage sans raccordement permanent au secteur. La recharge s’effectue au moyen d’un chargeur adapté.

Peut-on adapter le gerbeur aux bacs existants ?

Auptinov peut étudier la conception de fourches, supports et piètements adaptés aux dimensions et aux caractéristiques des bacs utilisés sur votre ligne de production.

Une solution de manutention adaptée à vos lignes de production avec Auptinov

Chaque installation industrielle possède des contraintes particulières liées à ses équipements, ses contenants et ses opérations de fabrication.

Auptinov accompagne les professionnels dans l’étude de solutions de manutention permettant de lever, déplacer, incliner et vider leurs bacs de récupération.

La configuration du gerbeur peut être déterminée selon les dimensions des contenants, leur masse, la hauteur de levage nécessaire et les contraintes d’accès au poste.

Vous recherchez un mini gerbeur pour la vidange de bacs de rejet, un système de retournement de bacs industriels ou un équipement de manutention spécifique pour votre ligne de production ? Contactez Auptinov pour étudier votre besoin et obtenir un devis personnalisé.
