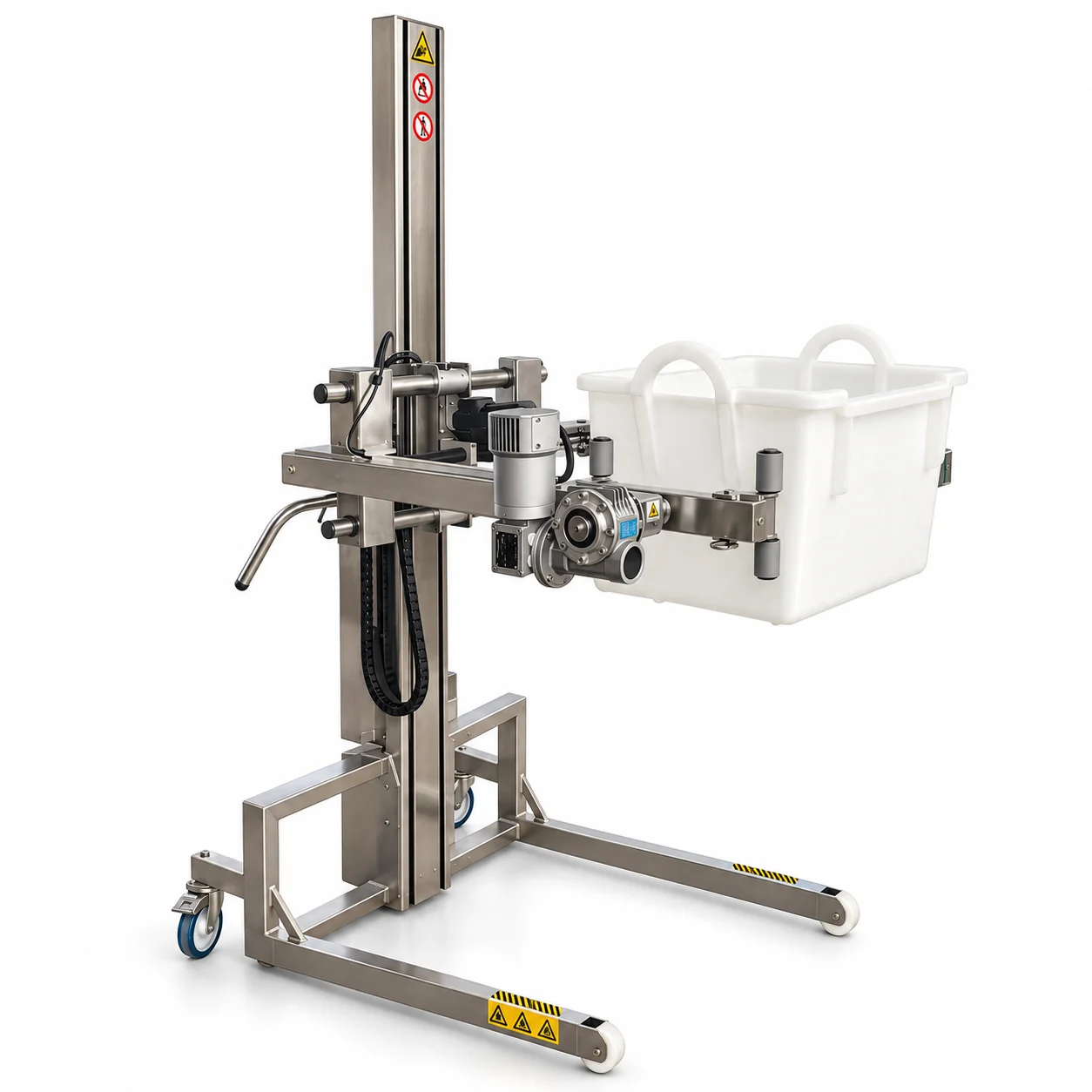

Mini gerbeur retourneur de bacs inox semi-électrique 200 kg
Le mini gerbeur retourneur de bacs inox Auptinov est une solution de manutention ergonomique conçue pour lever, saisir et retourner des caisses ou bacs industriels. Doté d’une capacité de levage de 200 kg, d’un outil de préhension motorisé et d’un mât en inox électropoli, il facilite la manipulation des contenants en environnement agroalimentaire.
Son piètement large encadrant, sa levée électrique sur batterie 24 V et sa course de levage de 2 025 mm permettent d’intervenir à différentes hauteurs de travail tout en limitant les manutentions manuelles.
Un mini gerbeur retourneur inox pour la manutention des caisses et bacs
Le mini gerbeur retourneur de bacs inox 200 kg Auptinov a été conçu pour répondre aux besoins de levage, de préhension et de retournement de contenants dans les environnements industriels exigeants.
Contrairement à un gerbeur classique destiné principalement à soulever une charge, cet équipement associe un système de levage électrique à un outil de préhension motorisé pour faciliter le changement de position des caisses et bacs.
Cette solution permet notamment de réduire les efforts liés à la manutention répétitive, au soulèvement des contenants et aux opérations de retournement.
Sa conception compacte et son piètement encadrant favorisent son intégration à proximité des chariots supports de bacs et des équipements de production.

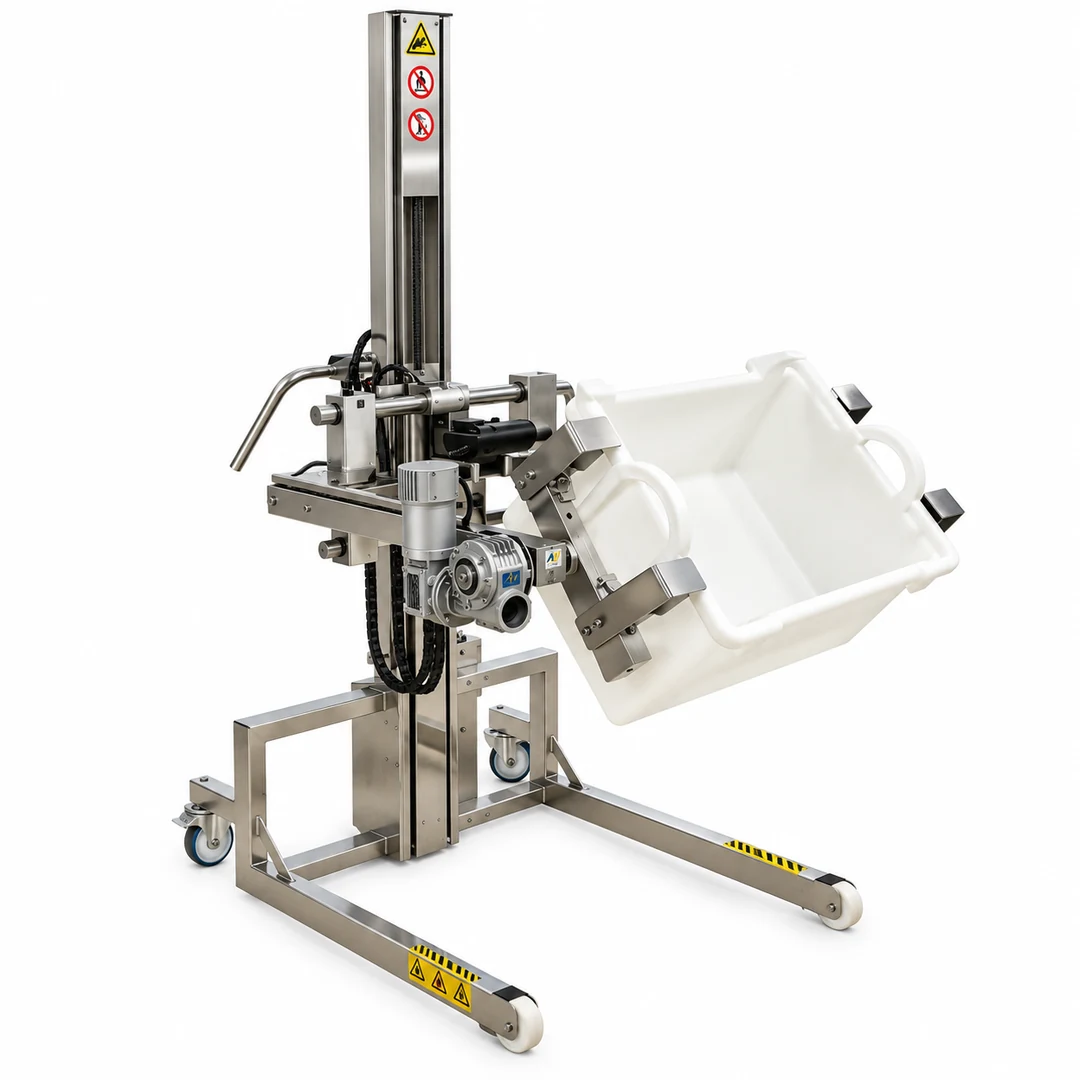

Un outil de préhension motorisé pour retourner les bacs
Le gerbeur est équipé d’un dispositif de préhension spécifique destiné au maintien et au retournement des bacs
.
L’outil dispose d’une capacité de serrage maximale de 605 mm, permettant son adaptation aux dimensions des contenants compatibles.
Cette configuration présente plusieurs avantages :
- Préhension des caisses et bacs par un outil dédié.
- Levage assisté électriquement pour réduire les efforts de manutention.
- Retournement des contenants avec assistance motorisée.
- Positionnement à différentes hauteurs de travail.
- Réduction des manipulations manuelles répétitives.
- Intégration dans une organisation de production utilisant des chariots porte-bacs.
La compatibilité de l’outil dépend des dimensions du contenant, de sa rigidité, de son poids et de son centre de gravité.

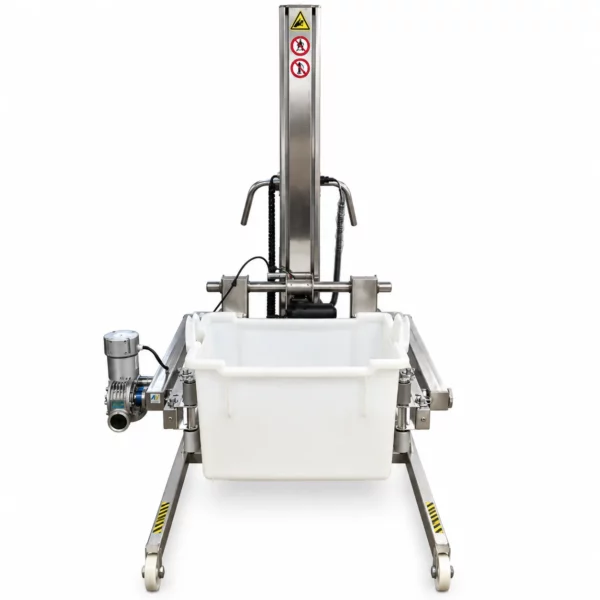

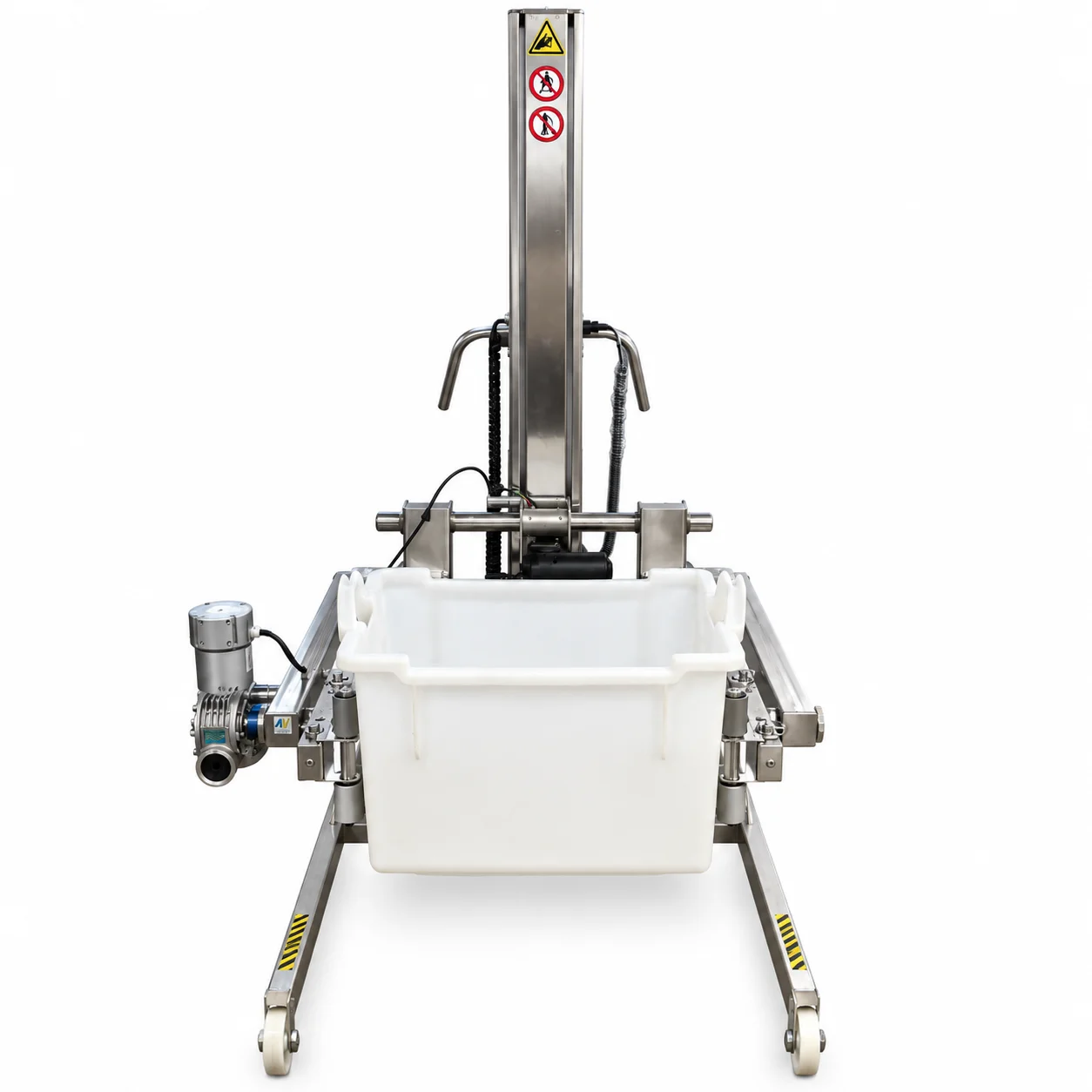

Un piètement large pour encadrer les chariots supports de bacs

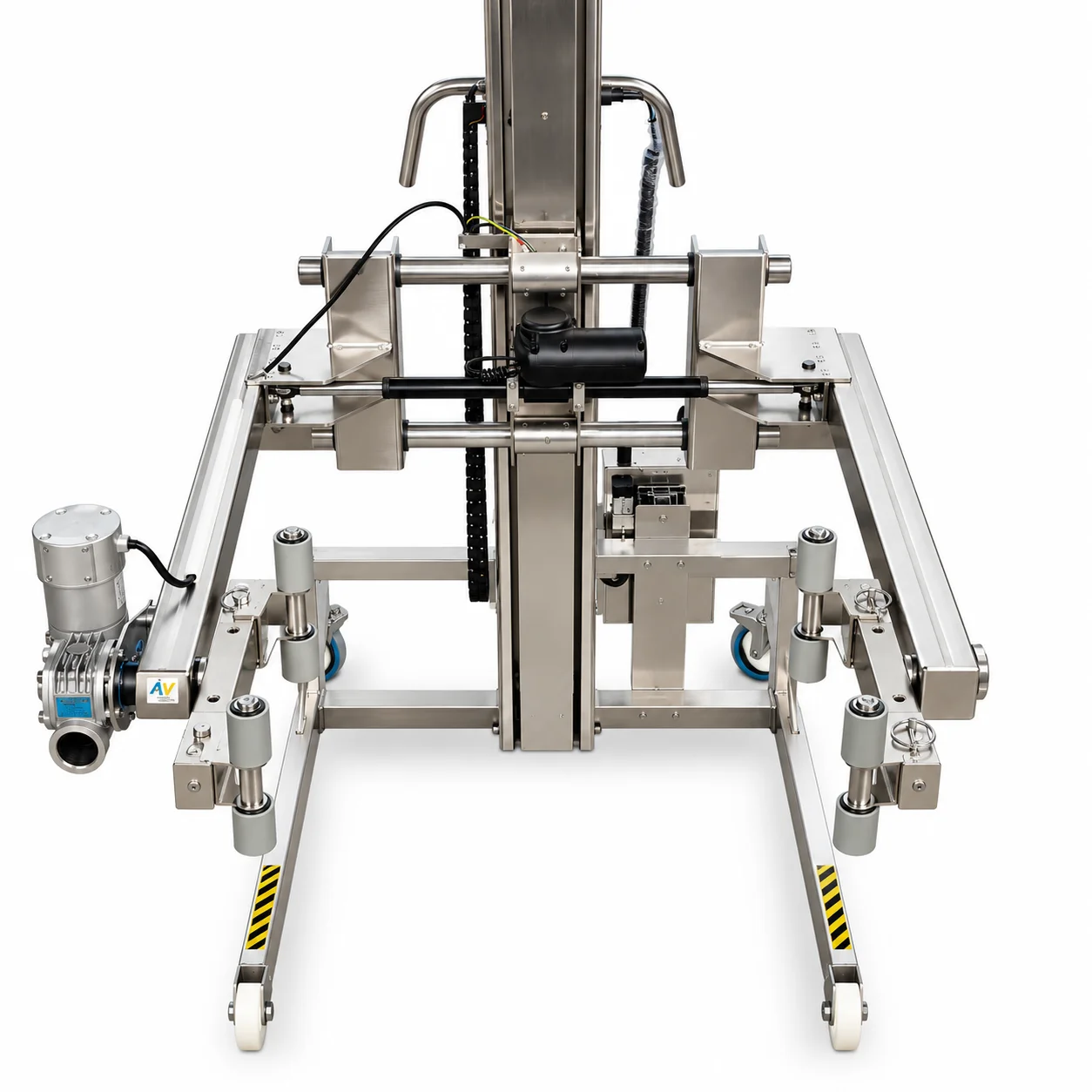

L’une des particularités de ce mini gerbeur retourneur réside dans son piètement à longerons encadrants.
Cette architecture permet de positionner l’appareil autour des chariots utilisés pour transporter ou stocker les bacs, facilitant ainsi la prise des contenants sans imposer leur transfert manuel préalable sur une autre plateforme.
Le châssis dispose de :
- Deux roues avant fixes de 80 mm de diamètre.
- Deux roues arrière pivotantes de 125 mm avec frein.
- Un piètement large adapté à l’encadrement des chariots supports.
Cette disposition favorise les manœuvres de positionnement autour du poste de travail.
Un levage électrique sur batterie pour améliorer l’ergonomie
Le mini gerbeur semi-électrique Auptinov est équipé d’un moteur 24 V DC alimenté par batterie rechargeable.
Son système de levage fonctionne grâce à une transmission par courroie crantée ne nécessitant pas d’entretien spécifique.

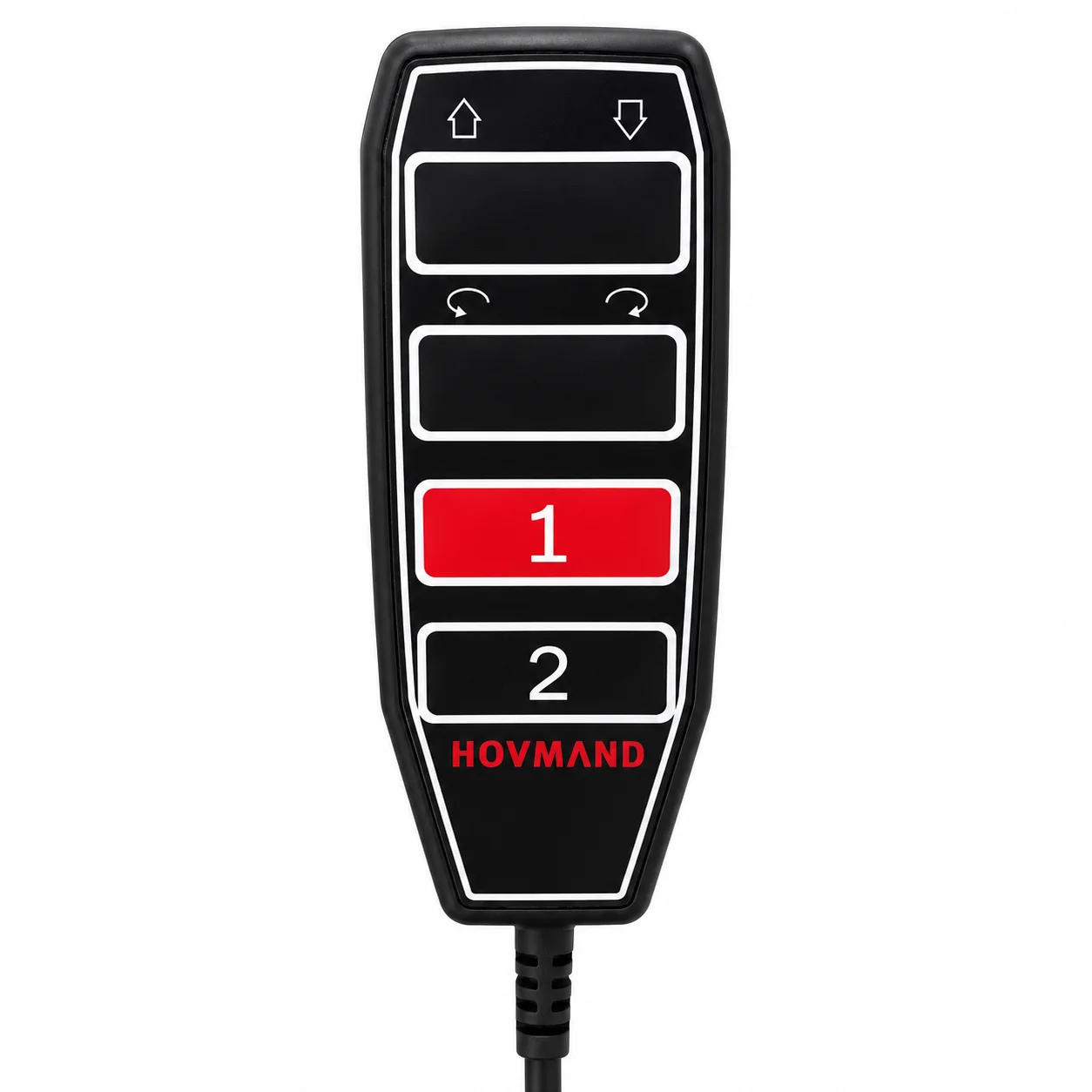

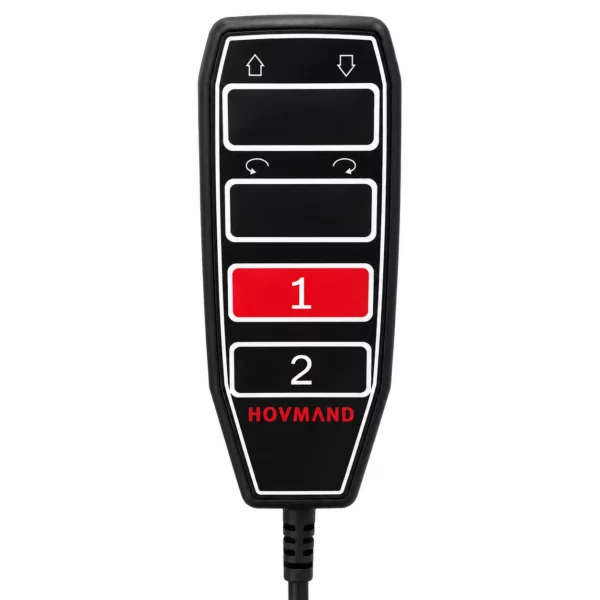

Une commande déportée permet de piloter les mouvements verticaux du mât.
Le dispositif intègre également un limiteur de surcharge ainsi qu’une fonction de limitation lorsqu’un obstacle est rencontré pendant la descente.
La recharge s’effectue sur une prise électrique standard de 230 V.
Cette motorisation permet de faciliter les opérations de levage répétées, notamment dans les ateliers où les charges doivent être manipulées à différentes hauteurs.
Un mât en acier inoxydable électropoli
Le mât de levage est réalisé en acier inoxydable avec une finition électropolie.
Cette conception présente un intérêt particulier dans les environnements industriels nécessitant une bonne résistance à la corrosion et un entretien régulier des équipements.
Le mini gerbeur retourneur peut notamment être étudié pour les activités de transformation alimentaire, de préparation industrielle et de manutention de contenants en zone de production.
Le choix de l’inox contribue à faciliter l’entretien des surfaces, sous réserve de procédures de nettoyage adaptées à l’équipement complet et à ses composants électriques.
Caractéristiques techniques du mini gerbeur retourneur inox
| Caractéristique | Donnée technique |
|---|---|
| Type | Mini gerbeur semi-électrique avec retourneur de bacs |
| Capacité nominale du levage | 200 kgh |
| Outil de préhension | Motorisé |
| Ouverture maximale de serrage | 605 mm |
| Type de mât | Inox électropoli |
| Hauteur du mât | 2 382 mm |
| Course de levage | 2 025 mm |
| Vitesse de levage | 125 mm/s |
| Motorisation | 24 V DC |
| Batterie | 24 V / 18 Ah |
| Autonomie indicative | 80 levages par charge |
| Recharge | Prise 230 V |
| Roues avant | Fixes Ø 80 mm |
| Roues arrière | Pivotantes Ø 125 mm avec frein |
| Transmission | Courroie crantée |
| Sécurités de levage | Limiteur de surcharge et limitation sur obstacle à la descente |
| Piètement | Large, à longerons encadrants |
La capacité nominale de 200 kg concerne le système de levage. La charge effectivement admissible avec l’outil retourneur doit être validée selon le contenant, son contenu et son centre de gravité.
Applications du gerbeur retourneur de bacs
Manutention des bacs dans l’industrie agroalimentaire
Dans les ateliers de fabrication et de transformation alimentaire, les bacs peuvent contenir des ingrédients, des matières premières ou des produits intermédiaires.
Le mini gerbeur retourneur inox permet d’assister leur manutention et leur retournement lorsque les contenants sont compatibles avec le système de préhension.
Approvisionnement des équipements de production
Lorsqu’un opérateur doit manipuler un bac à proximité d’une machine, d’une cuve ou d’un équipement de préparation, le gerbeur permet de lever le contenant puis de faciliter son positionnement à la hauteur nécessaire.
Le retournement assisté peut également être intégré à une opération de vidage, sous réserve de validation de la configuration de travail.
Manutention ergonomique des bacs industriels
Le système répond aux problématiques des postes impliquant des levages répétés, des changements de hauteur et des retournements de contenants.
Il constitue une solution pour limiter les sollicitations physiques liées aux opérations de manutention, notamment lorsque les charges deviennent difficiles à manipuler manuellement.
Options disponibles selon les besoins de production
Auptinov peut étudier plusieurs équipements complémentaires :
- Vérification et épreuve : contrôle par un organisme de vérification indépendant avec remise d’un rapport, selon les modalités retenues.
- Batteries amovibles : configuration avec deux valises batteries, dont une installée sur le gerbeur et une autre sur un rack de chargement séparé.
- Adaptation du poste : étude d’une petite rampe de seuil pour faciliter l’intégration de l’équipement dans son environnement.
Les options et adaptations sont définies en fonction du besoin industriel.
Pourquoi choisir Auptinov pour votre mini gerbeur retourneur ?
Auptinov accompagne les professionnels dans le choix et l’adaptation de solutions de manutention ergonomiques.
Pour une application de retournement de bacs, plusieurs paramètres doivent être étudiés : dimensions des bacs, masse totale, rigidité des parois, hauteur de prise, course de levage nécessaire, espace de circulation et configuration des chariots supports.
Cette approche permet de proposer un mini gerbeur retourneur adapté à l’organisation du poste de travail, plutôt qu’un équipement de levage standard sans outil de préhension spécifique.
Vous recherchez un gerbeur retourneur de bacs inox ou une solution de manipulation de bacs sur mesure ? Contactez Auptinov pour étudier votre application et obtenir un devis personnalisé.
