Mini gerbeur basculeur de bacs sur mesure pour levage et vidange
Le mini gerbeur basculeur de bacs Auptinov est une solution de manutention ergonomique conçue pour soulever, positionner, incliner et vider différents types de bacs, caisses et contenants industriels.
Associant un levage électrique sur batterie à un dispositif de préhension et de basculement adapté, ce chariot manipulateur facilite les opérations de transfert de matières, d’approvisionnement des machines, de déversement et d’évacuation des déchets.
Compact, mobile et adaptable aux contraintes des postes de travail, il convient notamment aux applications agroalimentaires, industrielles, logistiques et de conditionnement.
Auptinov étudie les configurations de levage, de basculement et de préhension selon les dimensions, le poids et les caractéristiques des contenants à manipuler.
Un mini gerbeur basculeur polyvalent pour les bacs industriels
Le mini gerbeur basculeur de bacs Auptinov est un équipement de manutention destiné aux professionnels recherchant une solution pour manipuler et retourner leurs contenants sans recourir systématiquement à un levage manuel.
Il associe les fonctions d’un mini gerbeur mobile à un système de préhension spécifique permettant de maintenir un bac pendant son élévation et de faciliter son basculement.
Cette solution peut être étudiée pour différentes opérations :
- Levage : soulever un bac depuis le sol, un chariot ou un support compatible.
- Positionnement : amener le contenant à la hauteur nécessaire pour une opération industrielle.
- Basculement : incliner le bac pour modifier son orientation ou faciliter son déversement.
- Vidange : transférer le contenu vers une benne, une trémie, un conteneur ou un autre réceptacle.
- Transfert : déplacer les contenants entre plusieurs postes de travail.
- Manutention ergonomique : limiter les efforts physiques lors des opérations répétitives.
Le système est adapté en fonction de l’utilisation recherchée, de la forme des contenants et des contraintes d’implantation.
Un dispositif de préhension adapté aux bacs et aux caisses
La polyvalence du mini gerbeur repose sur le choix de son outil de préhension.
Selon la configuration étudiée, l’appareil peut recevoir différents dispositifs permettant de saisir, supporter, maintenir et basculer les contenants.

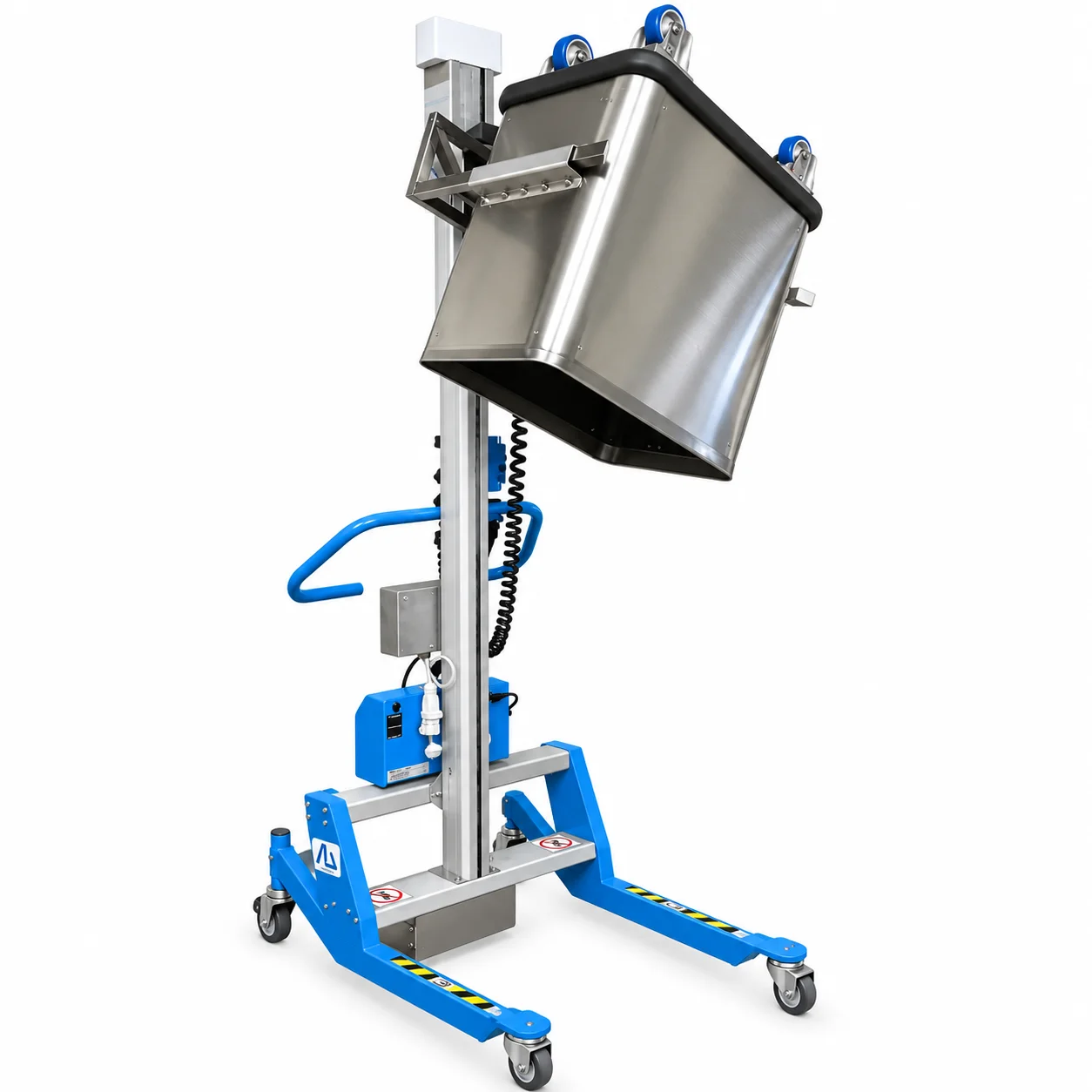

Plateau pivotant pour le retournement des bacs
Un plateau pivotant permet de supporter le bac pendant le levage et de faciliter son inclinaison.
La conception peut notamment prévoir un basculement latéral vers la droite ou vers la gauche, lorsque cette orientation correspond à l’implantation du poste de travail.
Ce dispositif convient aux applications nécessitant de déverser le contenu dans un équipement situé à proximité.
Fourches de préhension spécifiques
Des fourches adaptées peuvent être étudiées pour prendre les contenants par leurs côtés, par leur base ou au moyen de logements prévus à cet effet.
Cette solution peut être particulièrement pertinente pour les bacs équipés de fourreaux ou pour les contenants nécessitant un maintien spécifique.
Adaptation aux dimensions des contenants
Le dispositif de préhension peut être étudié en fonction de différents paramètres :
- Longueur, largeur et hauteur du bac.
- Poids du contenant vide et chargé.
- Matière et résistance mécanique des parois.
- Position du centre de gravité.
- Présence de rebords, poignées ou fourreaux.
- Sens de retournement souhaité.
- Hauteur de prise et de déversement.
L’objectif est de proposer une solution de manipulation compatible avec le contenant et son utilisation réelle.
Un levage électrique pour réduire les efforts de manutention
Le mini gerbeur basculeur peut être équipé d’un système de levage électrique alimenté par batterie rechargeable.
L’opérateur commande la montée et la descente du support de charge, ce qui permet de limiter les efforts nécessaires pour soulever les contenants.
Selon la configuration, l’équipement peut intégrer une commande de levage progressive, un indicateur de charge de batterie et différents dispositifs de limitation des mouvements ou de surcharge.
La conception semi-électrique associe un levage motorisé à un déplacement manuel du gerbeur sur roulettes.
Cette architecture présente plusieurs avantages :
- Mobilité entre les postes de travail.
- Fonctionnement autonome sur batterie.
- Positionnement des charges à différentes hauteurs.
- Réduction du port manuel de charges.
- Intégration dans des espaces de production contraints.
- Adaptation de l’équipement aux besoins de manutention.
Le mécanisme de basculement, manuel ou assisté, est à définir selon l’outil retenu et les exigences du poste.
Vidange et déversement de bacs dans les équipements de production
Le gerbeur videur de bacs peut répondre à des besoins allant au-delà de la simple évacuation des déchets.
Son système de levage et de basculement peut notamment être étudié pour faciliter l’alimentation de machines ou le transfert de matières entre contenants.
Approvisionnement de trémies et de machines
Dans certaines installations de production, des ingrédients, composants ou matières sont transportés dans des bacs avant d’être introduits dans une machine.
Le mini gerbeur peut permettre d’amener le contenant à la hauteur souhaitée puis de faciliter le déversement dans une trémie, un réceptacle ou un équipement compatible.
Transfert de matières premières
Le basculement peut être utilisé pour transférer des matières solides ou des produits en vrac depuis un bac vers un autre contenant.
La configuration de l’outil doit être adaptée à la masse, au comportement et à la répartition de la matière pendant le retournement.
Vidange de bacs de déchets industriels
Le mini gerbeur constitue également une solution pour soulever et vider des bacs roulants contenant des déchets, rebuts de production, chutes de fabrication ou emballages.
Il peut être étudié pour faciliter leur déversement dans des conteneurs de collecte ou des bennes industrielles.
Manutention de caisses et de contenants spécifiques
Des systèmes de préhension adaptés peuvent permettre la manipulation de caisses plastiques, de bacs de fabrication ou de contenants industriels présentant une géométrie particulière.
Les conditions de levage et de retournement sont définies selon les caractéristiques des charges.
Des applications dans de nombreux secteurs professionnels
Industrie agroalimentaire
Dans les industries alimentaires, le mini gerbeur peut faciliter la manipulation de bacs contenant des ingrédients, matières premières, produits intermédiaires ou rebuts de fabrication.
Il peut notamment être étudié pour les ateliers de préparation, de transformation, de boulangerie industrielle et de conditionnement.
Les matériaux et les conditions de nettoyage doivent être sélectionnés selon les exigences sanitaires de l’environnement concerné.
Industrie manufacturière
Dans les ateliers de fabrication, les bacs sont fréquemment utilisés pour transporter des composants, des pièces ou des matières en cours de transformation.
Le gerbeur peut contribuer aux opérations de transfert, de levage et de déversement entre postes, sous réserve de compatibilité des charges.
Logistique et conditionnement
Les opérations logistiques impliquent souvent des manipulations répétées de caisses et de contenants.
Le mini gerbeur peut être utilisé pour positionner les bacs à une hauteur de travail adaptée ou faciliter leur retournement dans un processus de préparation ou de conditionnement.
Gestion et valorisation des déchets
Le système peut participer à l’organisation de la collecte des déchets industriels en facilitant la vidange de petits contenants vers des réceptacles de plus grande capacité.
Cette application peut concerner les déchets de production, les emballages et les matières destinées au tri ou à la valorisation.
Un gerbeur compact et personnalisable selon le poste de travail
L’intégration d’un gerbeur basculeur nécessite de prendre en compte les contraintes de circulation, d’encombrement et d’accès aux contenants.
La conception peut notamment être étudiée autour de plusieurs éléments.
Piètement et châssis
Le choix du piètement dépend des obstacles présents, de la largeur disponible et des conditions d’approche des bacs.
Un piètement encadrant ou des roulettes surbaissées peuvent être pertinents lorsque le gerbeur doit s’approcher d’un chariot ou d’un équipement spécifique.
Hauteur et course de levage
La hauteur de levage est définie en fonction de la position initiale du bac, de la hauteur du point de vidange et des contraintes d’encombrement vertical.
Préhension et maintien des contenants
Le choix des fourches, supports ou plateaux dépend de la forme du contenant et du maintien nécessaire pendant son basculement.
Ergonomie de commande
La configuration du système de levage et la position des commandes peuvent être étudiées pour faciliter la manipulation des contenants par les opérateurs.
Matériaux et finitions
Les matériaux et traitements de surface doivent être sélectionnés selon les contraintes de l’environnement de travail, notamment en matière de corrosion, de nettoyage et d’hygiène.

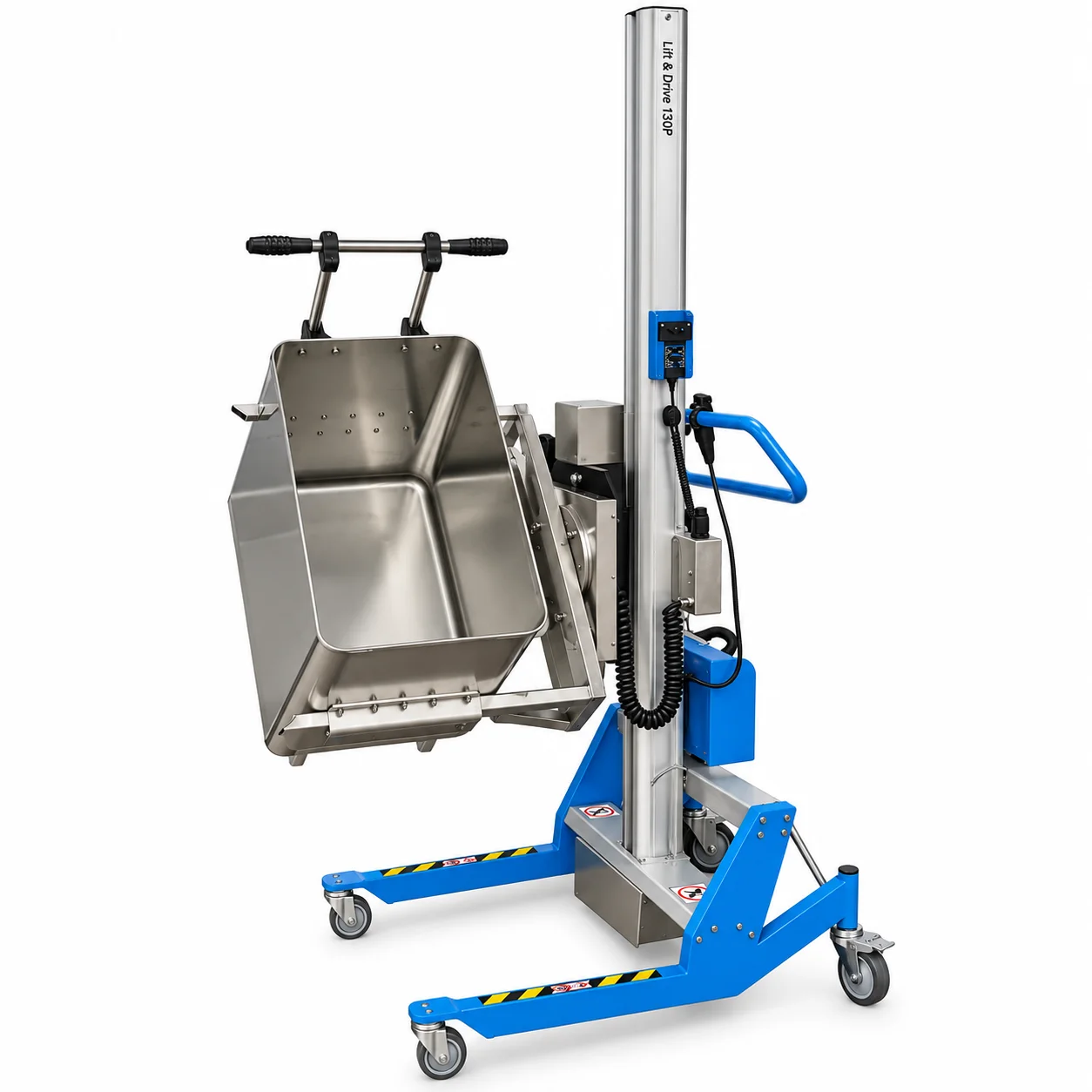

Exemple de réalisation Auptinov : mini gerbeur basculeur semi-électrique

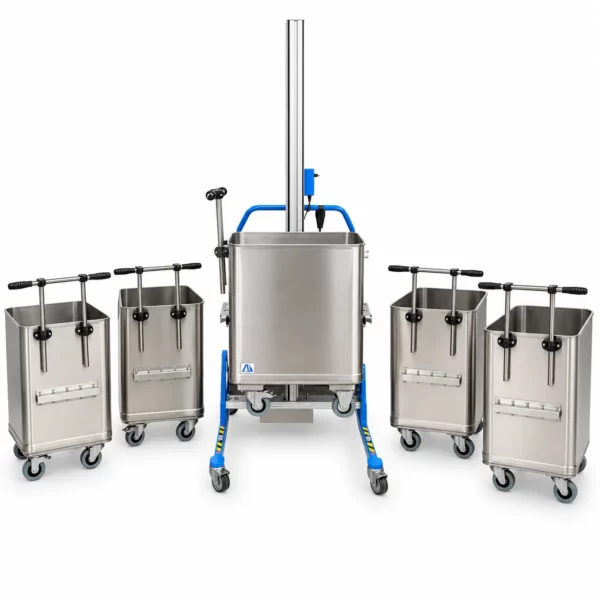

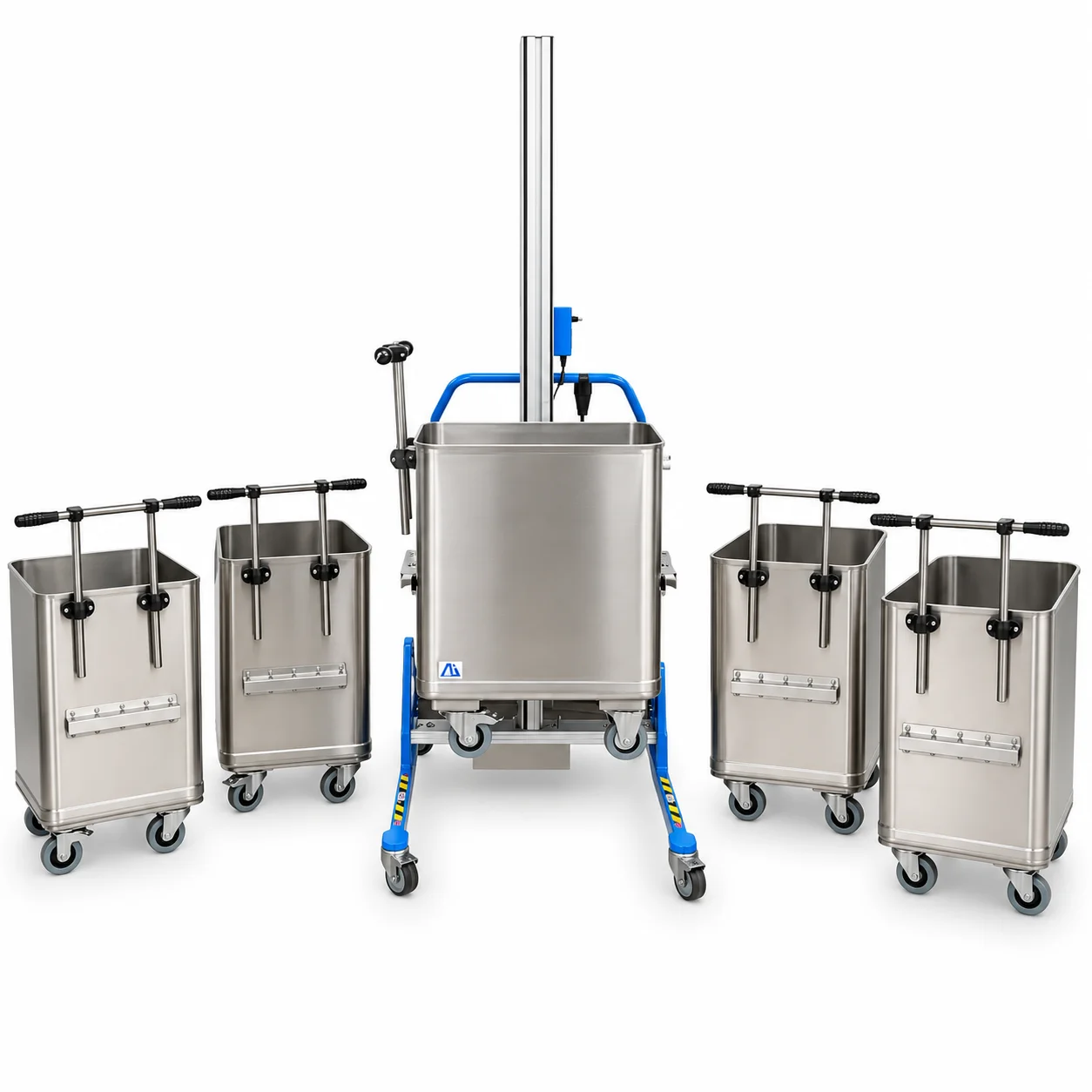

Auptinov a notamment étudié une configuration destinée à la manipulation et à la vidange de bacs roulants industriels.
Cet exemple associe un mini gerbeur semi-électrique à un plateau pivotant permettant de basculer les contenants vers la droite ou la gauche.
Les caractéristiques de cette réalisation sont les suivantes :
| Caractéristique | Exemple de configuration |
|---|---|
| Type d’équipement | Mini gerbeur basculeur semi-électrique |
| Capacité initiale de levage | 130 kg |
| Course verticale | 1 860 mm |
| Hauteur totale | 2 382 mm |
| Hauteur minimale de levée | 277 mm |
| Hauteur maximale de levée | 2 137 mm |
| Basculement | Plateau pivotant droite/gauche |
| Alimentation | Batteries 24 V |
| Recharge | Chargeur 230 V / 24 V |
| Commande | Joystick de levage progressif |
| Déplacement | Manuel sur roulettes |
| Roues arrière | Pivotantes avec freinage centralisé |
| Poignée | Réglable en hauteur |
Cette réalisation a été étudiée pour des bacs roulants de 227 litres, avec des adaptations possibles de la préhension et du piètement.
Ces données correspondent à un exemple de réalisation et ne constituent pas les caractéristiques fixes de l’ensemble des solutions proposées par Auptinov.
La capacité utile avec le dispositif de basculement, les dimensions et les performances doivent être déterminées pour chaque application.
Pourquoi choisir un mini gerbeur basculeur adapté à vos besoins ?
Un équipement de manutention standard ne permet pas toujours de répondre aux contraintes particulières d’un poste de fabrication ou de vidange.
La conception d’un gerbeur avec un outil de préhension adapté permet d’étudier une solution cohérente avec les contenants existants et les conditions d’utilisation.
Les principaux bénéfices recherchés sont :
- Ergonomie : limiter les manutentions manuelles répétitives et les postures contraignantes.
- Polyvalence : adapter le dispositif à différents types de contenants compatibles.
- Productivité : faciliter les opérations de levage et de vidange.
- Maniabilité : déplacer le gerbeur entre plusieurs zones de travail.
- Intégration : tenir compte des équipements et de l’espace disponible.
- Adaptabilité : définir les dimensions, la préhension et les fonctions selon l’application.
Questions fréquentes sur les mini gerbeurs basculeurs de bacs
Quels types de bacs peut-on manipuler ?
Selon le dispositif de préhension, le gerbeur peut être adapté à différents contenants : bacs plastiques, caisses industrielles, bacs roulants ou récipients de manutention compatibles. La faisabilité dépend de leur forme, de leurs dimensions et de leur résistance mécanique.
Peut-on retourner un bac pour vider son contenu ?
Oui. C’est l’une des fonctions principales de ce type d’équipement. Un plateau ou un outil pivotant permet de faciliter le basculement, sous réserve que la charge et son système de maintien soient adaptés.
Quelle capacité de levage peut-on obtenir ?
La capacité dépend du gerbeur et du dispositif de basculement retenus. Auptinov étudie les besoins en fonction de la masse totale du contenant, de son centre de gravité et de la hauteur de manipulation.
Est-il possible de vider des bacs dans une trémie ?
Oui, une configuration peut être étudiée pour positionner puis basculer un bac au-dessus d’une trémie ou d’un réceptacle industriel compatible.
Le basculement est-il électrique ?
Le mode de basculement dépend de la configuration et de l’outillage retenus. Le levage motorisé et le mouvement de retournement doivent être distingués lors de la définition du besoin.
Peut-on adapter un gerbeur aux bacs déjà présents dans l’entreprise ?
Auptinov peut étudier une solution compatible avec les dimensions et les caractéristiques des bacs existants. L’adaptation peut concerner le piètement, les fourches, le plateau ou les dispositifs de maintien.
Le mini gerbeur convient-il à l’industrie agroalimentaire ?
Une application agroalimentaire peut être étudiée, sous réserve du choix de matériaux, de finitions et de procédures de nettoyage adaptés aux exigences sanitaires du site.
Votre solution de levage et de basculement de bacs avec Auptinov
Chaque entreprise possède ses propres contraintes de manutention.
Auptinov étudie les caractéristiques des contenants, les charges manipulées, les hauteurs de levage, les conditions de retournement et les particularités des postes de travail.
Cette démarche permet de définir une solution de manutention répondant aux besoins de production, de transfert de matières ou de vidange industrielle.
Vous recherchez un mini gerbeur basculeur de bacs, un système de retournement de caisses ou une solution de vidange sur mesure ? Contactez Auptinov pour étudier votre projet et obtenir une proposition adaptée.
