Mini gerbeur inox électrique IP66 avec pince et retourneur

Le mini gerbeur inox électrique IP66 Auptinov est une solution de levage mobile destinée aux entreprises recherchant un équipement de manutention polyvalent, ergonomique et adapté aux environnements soumis à des exigences d’hygiène élevées.

Conçu en acier inoxydable électropoli AISI 304, ce chariot élévateur compact associe un mât motorisé, un piètement mobile et plusieurs systèmes de préhension interchangeables.

Il facilite les opérations de levage, d’approvisionnement des machines, de changement de bobines, de retournement de charges et de positionnement précis des produits.

Sa conception modulaire permet de choisir un outil de manutention adapté à la forme, au poids et aux caractéristiques des objets manipulés.

Un mini gerbeur inox IP66 pour les environnements exigeants

L’acier inoxydable est particulièrement recherché dans les activités industrielles où les équipements doivent être régulièrement nettoyés.

Ce gerbeur Auptinov utilise notamment de l’inox AISI 304 électropoli pour les principaux éléments de sa structure :

• Le mât de levage.
• La poignée de manutention.
• La glissière mobile.
• Le couvercle du mât.
• Les structures de roues.

La finition électropolie facilite l’entretien des surfaces et répond aux besoins des environnements professionnels nécessitant une bonne nettoyabilité.

Le degré de protection IP66 signifie que l’équipement bénéficie d’une protection contre la poussière et les jets d’eau puissants selon les conditions d’essai définies.

Il convient notamment aux applications industrielles nécessitant un nettoyage fréquent à l’eau, dans le respect des instructions d’entretien.

Cette conception le rend particulièrement pertinent pour l’industrie agroalimentaire, les laboratoires et les secteurs pharmaceutiques.

Un gerbeur polyvalent pour bobines, bidons, petits fûts et charges cylindriques

L’un des principaux avantages de ce gerbeur inox à outils interchangeables est sa capacité à recevoir différents systèmes de préhension.

Selon l’accessoire retenu, il peut répondre à différents besoins de manutention :

Manipulation de bobines et rouleaux

Un manipulateur électrique à expansion permet de saisir les bobines par leur mandrin central, puis de les lever et de modifier leur orientation entre les positions verticale et horizontale.

Manutention de bidons et petits fûts

Des pinces adaptées peuvent être étudiées pour lever, maintenir, orienter ou basculer des contenants cylindriques compatibles. Le diamètre, le matériau, la résistance au serrage et le centre de gravité doivent être validés.

Préhension de produits cylindriques

Les pinces rotatives peuvent être configurées pour saisir des pièces rondes, rouleaux, composants industriels ou autres objets compatibles avec une prise extérieure.

Levage et retournement de charges spécifiques

Le système de préhension peut également permettre la manipulation de produits non cylindriques, lorsque leur forme et leur stabilité sont compatibles avec les accessoires proposés.

Cette modularité constitue un avantage pour les entreprises recherchant une solution de manutention adaptée à plusieurs types de charges.

Quatre solutions de préhension pour adapter le gerbeur à votre activité

Le mini gerbeur inox Auptinov peut être équipé de différents manipulateurs électriques.

Manipulateur de bobines électrique – Jusqu’à 140 kg

Ce dispositif est conçu pour les bobines présentant un trou central cylindrique.

Son mécanisme d’expansion assure la préhension intérieure du mandrin.

Il permet notamment :

• La prise de bobines en position horizontale ou verticale.
• Le levage et le déplacement des rouleaux.
• Le changement d’orientation des bobines.
• Le positionnement des charges sur les machines.
• La manipulation avec assistance électrique.

Des dispositifs d’adaptation peuvent être prévus pour différents diamètres de mandrin compatibles.

Capacité maximale du manipulateur : 140 kg.

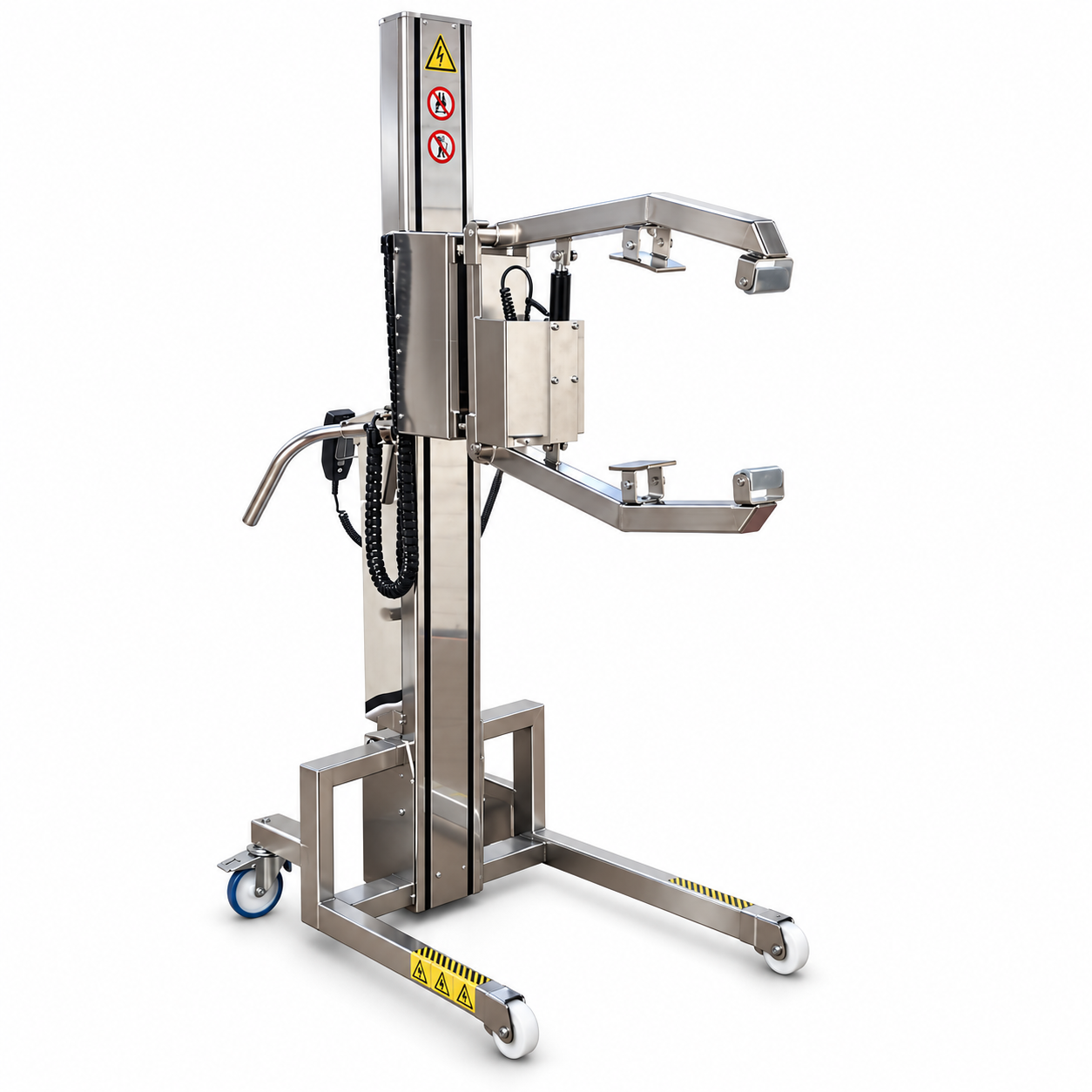

Pince rapide électrique avec rotation – Jusqu’à 100 kg

Cette pince fonctionne selon un principe de préhension par serrage et dispose d’un système de rotation motorisé.

Elle permet de saisir une charge, de la maintenir pendant son élévation et de modifier son orientation.

Elle convient aux applications pour lesquelles la rapidité de prise et la rotation contrôlée représentent des critères importants.

Capacité maximale de l’outil : 100 kg.

Pince linéaire électrique avec rotation – Jusqu’à 150 kg

Cette configuration associe une pince linéaire motorisée et un mécanisme rotatif.

Elle est destinée à la manipulation de charges nécessitant un serrage contrôlé associé à une rotation électrique.

Elle permet notamment :

• La préhension et le maintien d’une pièce.
• Le levage vertical.
• Le déplacement entre plusieurs postes.
• La rotation dans les deux sens.
• Le positionnement de la charge selon l’orientation recherchée.

La pression de serrage et la vitesse de rotation sont réglables par un technicien qualifié selon les caractéristiques de la charge.

Capacité maximale de l’outil : 150 kg.

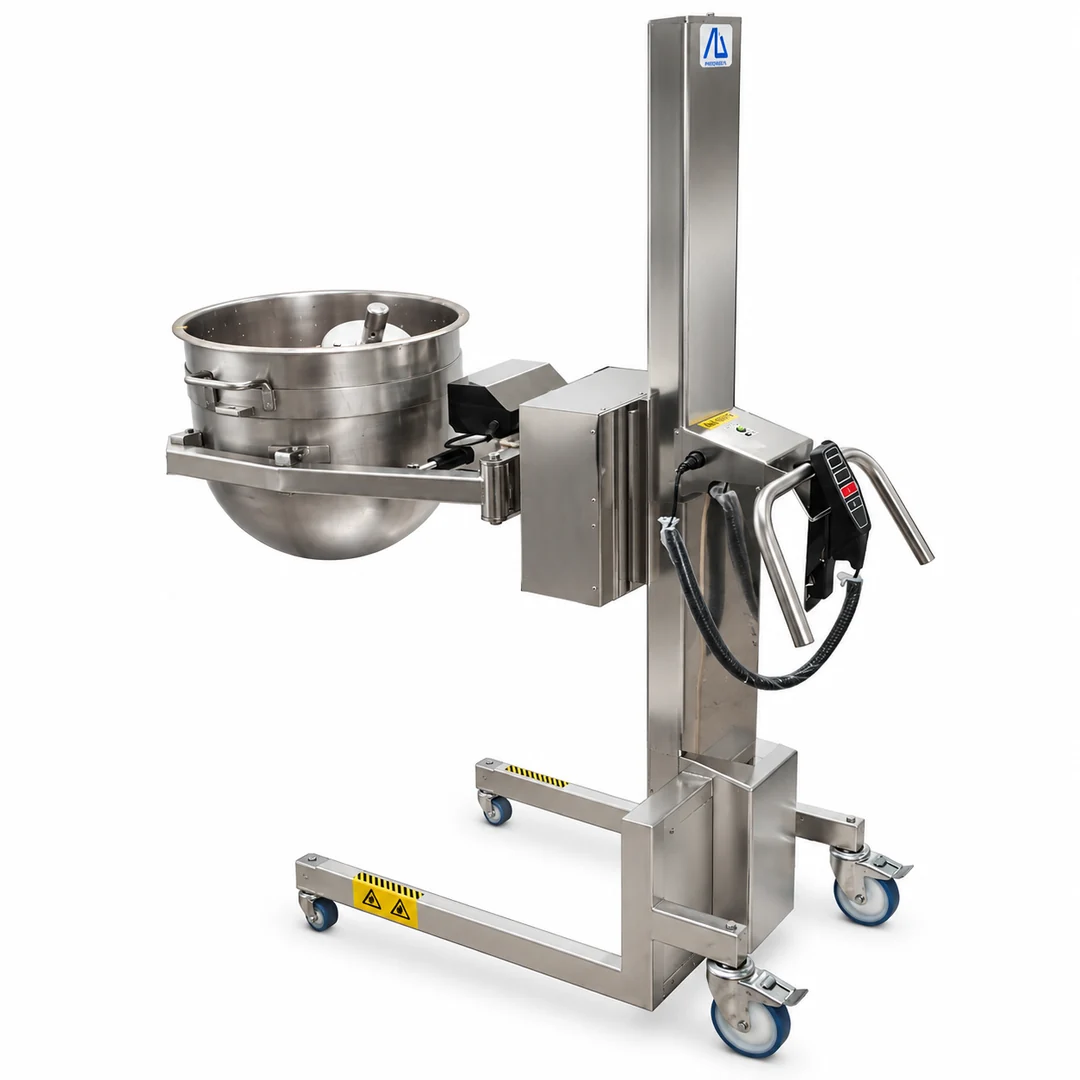

Pince linéaire avec basculement – Jusqu’à 100 kg

Cette version est destinée aux opérations nécessitant un basculement vers l’avant.

Le dispositif peut être configuré pour un mouvement de 180° ou 360°, selon la version de l’outil.

Il convient notamment aux applications nécessitant de modifier fortement l’inclinaison d’un produit compatible.

Pour les bidons et petits fûts, son utilisation doit être validée en fonction des caractéristiques du contenant et des conditions de manipulation.

Capacité maximale de l’outil : 100 kg.

Caractéristiques techniques du mini gerbeur inox électrique

Caractéristique	Donnée technique
Type	Mini gerbeur mobile à levage électrique
Déplacement	Manuel sur roulettes
Matériau principal	Acier inoxydable AISI 304 électropoli
Indice de protection	IP66
Alimentation	Batterie 24 V
Capacité des batteries	18 Ah
Vitesse de levage	100 à 125 mm/s
Versions de mât	3 hauteurs
Hauteurs totales	1 582 / 1 952 / 2 382 mm
Courses de levage	1 228 / 1 598 / 2 028 mm
Poids selon version	45 / 49 / 54 kg
Temps de recharge à 80 %	Environ 7 heures
Recharge complète	Environ 8 heures
Tension du chargeur	90 à 264 V
Niveau de pression acoustique	≤ 70 dB(A)
Manipulateur électrique de bobines	Jusqu’à 140 kg
Pince rapide rotative	Jusqu’à 100 kg
Pince linéaire rotative	Jusqu’à 150 kg
Pince linéaire basculante	Jusqu’à 100 kg
Batterie interchangeable	Option selon configuration

Important : la capacité maximale varie selon l’accessoire utilisé, le centre de gravité, la hauteur de levage et la configuration retenue. Les capacités indiquées ne sont pas interchangeables entre les différents outils.

Trois hauteurs de levage pour s’adapter à votre poste de travail

La gamme est proposée avec trois configurations de mât.

Version	Hauteur totale	Course de levage
Mât bas	1 582 mm	1 228 mm
Mât intermédiaire	1 952 mm	1 598 mm
Mât haut	2 382 mm	2 028 mm

Cette diversité permet de sélectionner un gerbeur adapté à la hauteur des machines, aux conditions d’approvisionnement ou à la configuration des zones de stockage.

Le choix du mât doit également tenir compte du poids des charges et des contraintes de stabilité.

Levage électrique sur batterie 24 V

Ce gerbeur bénéficie d’un système de levage motorisé fonctionnant sur batterie rechargeable.

Le mécanisme repose sur une transmission par courroie et une glissière mobile intégrée au mât.

Le dispositif est piloté à l’aide d’une télécommande permettant de commander le mouvement vertical.

Selon l’accessoire installé, la commande peut également permettre :

• La fermeture ou l’ouverture d’une pince.
• La préhension par expansion.
• La rotation d’un manipulateur.
• Le basculement de la charge.
• Le relâchement contrôlé de l’objet.

La commande de certaines fonctions de serrage nécessite l’activation simultanée de deux boutons afin de limiter les déclenchements accidentels.

Une version avec batterie interchangeable peut également être envisagée en option afin de faciliter l’organisation des cycles de travail.

Un gerbeur inox lavable pour l’agroalimentaire et les laboratoires

La conception inox et la protection IP66 facilitent l’intégration de cet équipement aux postes soumis à des procédures de nettoyage régulières.

L’entretien peut comprendre un nettoyage humide ou au jet d’eau dans les conditions prévues par les instructions techniques.

L’utilisation d’un détergent à pH neutre est préconisée.

Les produits agressifs, fortement acides ou alcalins sont à éviter afin de préserver les composants de l’équipement.

Il est également nécessaire de retirer le boîtier de batterie avant le nettoyage et de respecter les conditions de séchage et de remise en service.

Le niveau IP66 ne signifie pas que l’appareil peut être immergé ou nettoyé sans restriction de pression.

Cette configuration répond notamment aux besoins de nettoyabilité rencontrés dans les secteurs agroalimentaire, pharmaceutique et cosmétique, sous réserve des protocoles applicables à chaque établissement.

Améliorer l’ergonomie et limiter les efforts de manutention

La manipulation répétée de bobines, rouleaux, bidons et pièces industrielles peut générer des efforts importants.

Le mini gerbeur Auptinov permet de mécaniser le levage et, selon l’équipement choisi, d’assister les opérations de préhension et d’orientation.

Il contribue à réduire les manipulations manuelles contraignantes, notamment lors :

• Des changements de bobines sur une ligne de conditionnement.
• De la mise à hauteur de composants industriels.
• Du chargement ou déchargement de machines.
• Du retournement de produits.
• Des transferts entre zones de préparation et de fabrication.
• De la présentation des charges devant un poste de travail.
• Des opérations répétitives de manutention nécessitant une prise précise.

Son déplacement manuel et son levage motorisé permettent de combiner mobilité et assistance électrique.

Applications professionnelles du gerbeur inox

Industrie agroalimentaire

Approvisionnement des lignes de production, manutention de bobines d’emballage, positionnement de rouleaux et manipulation de charges compatibles dans les zones de conditionnement.

Industrie pharmaceutique

Levage et transfert de composants, contenants et produits de production nécessitant un équipement inox nettoyable.

Industrie cosmétique

Manutention de bobines, contenants et composants compatibles avec les opérations de fabrication et de conditionnement.

Laboratoires et environnements contrôlés

Mise à hauteur et transfert de charges dans les espaces nécessitant un équipement en acier inoxydable et des procédures de nettoyage adaptées.

Industrie mécanique et production

Préhension, retournement et positionnement de composants industriels à l’aide de pinces électriques.

Conditionnement et emballage

Manipulation de bobines, rouleaux et charges cylindriques destinés à alimenter des équipements de production.

Une conception modulaire adaptée à chaque opération de manutention

Le mini gerbeur inox Auptinov associe trois éléments principaux : le mât électrique, le piètement mobile et l’outil de manutention.

Différentes configurations de piètement peuvent être étudiées selon la hauteur de prise, l’espace disponible et les contraintes de stabilité.

Le choix de l’accessoire dépend notamment :

• Du type de produit manipulé.
• De la masse maximale de la charge.
• Du diamètre et de la géométrie du produit.
• De la hauteur de levage nécessaire.
• Du centre de gravité de la charge.
• Du besoin de rotation ou de basculement.
• Des contraintes d’hygiène et de nettoyage.
• De l’espace disponible autour des équipements de production.

Cette modularité permet d’étudier une solution de levage adaptée aux besoins spécifiques de chaque entreprise.

Sécurité des opérations de préhension et de levage

Les manipulateurs électriques comprennent des fonctions destinées à sécuriser la préhension des charges.

Sur les outils concernés, un témoin lumineux permet de contrôler l’état du serrage avant le levage.

Le dispositif de commande impose également l’activation simultanée de plusieurs boutons pour certaines opérations d’ouverture ou de fermeture.

La charge doit toujours être correctement maintenue avant son élévation ou sa rotation.

Ce gerbeur est destiné à une utilisation industrielle intérieure, sur un sol stable et de niveau.

Il n’est pas prévu pour les environnements présentant un risque d’explosion ou d’inflammation, ni pour la manutention de personnes.

Pourquoi choisir un mini gerbeur inox Auptinov ?

Ce mini gerbeur associe plusieurs avantages :

• Construction inox AISI 304 pour les environnements exigeants.
• Protection IP66 facilitant les procédures de nettoyage adaptées.
• Levage électrique sur batterie pour réduire les efforts de soulèvement.
• Différentes hauteurs de mât selon les besoins.
• Manipulateurs interchangeables pour plusieurs familles de charges.
• Préhension électrique selon l’accessoire.
• Rotation ou basculement motorisé avec les outils correspondants.
• Configuration modulable du piètement et de l’outillage.

Il constitue une solution pertinente pour les professionnels recherchant un équipement ergonomique et adaptable aux contraintes de leur poste.

Questions fréquentes sur le mini gerbeur inox électrique

Quelle est la capacité de levage du mini gerbeur inox ?

La capacité dépend de l’outil installé. Les configurations décrites permettent de manipuler des charges jusqu’à 100, 140 ou 150 kg selon le type de préhenseur. La capacité doit toujours être validée pour la charge réelle.

Le gerbeur est-il entièrement électrique ?

Le levage est électrique et alimenté sur batterie 24 V. Le déplacement du chariot reste manuel. Certaines fonctions de préhension, de rotation ou de basculement sont également motorisées selon l’accessoire.

Peut-on utiliser ce gerbeur pour manipuler des bobines ?

Oui. Un manipulateur électrique permet de saisir des bobines par leur mandrin central et de modifier leur orientation. Cette configuration est annoncée jusqu’à 140 kg.

Peut-il manipuler des bidons ou des petits fûts ?

Des pinces adaptées peuvent être étudiées pour ce type de charge. La compatibilité dépend des dimensions, du matériau, du poids, du contenu et de la résistance du contenant au serrage.

Le mini gerbeur inox peut-il retourner une charge ?

Oui, avec un manipulateur approprié. Les équipements disponibles comprennent des dispositifs rotatifs et une pince basculante permettant un mouvement vers l’avant de 180° ou 360° selon la version.

Le gerbeur inox est-il adapté à l’agroalimentaire ?

Sa structure en acier inoxydable AISI 304 électropoli et sa protection IP66 le rendent adapté à de nombreuses applications agroalimentaires, sous réserve du respect des exigences d’hygiène du poste.

Peut-on nettoyer le gerbeur à l’eau ?

Oui, conformément aux instructions de nettoyage et aux limites prévues pour la protection IP66. L’immersion et l’utilisation de produits chimiques agressifs ne sont pas autorisées.

Quelle est la hauteur maximale de levage ?

La plus grande version propose une course de levage de 2 028 mm. Deux autres configurations sont disponibles avec des courses de 1 228 et 1 598 mm.

Peut-on adapter les pinces à d’autres produits ?

Oui, différents mors et dispositifs de préhension permettent d’envisager la manutention de charges présentant des formes et des matériaux variés. La compatibilité doit être étudiée avant utilisation.

Demandez votre devis Auptinov

Vous recherchez un mini gerbeur inox IP66 pour bobines, bidons, petits fûts ou pièces industrielles ?

Auptinov vous accompagne dans le choix du mât, du piètement et de l’outil de préhension adapté à votre application.
