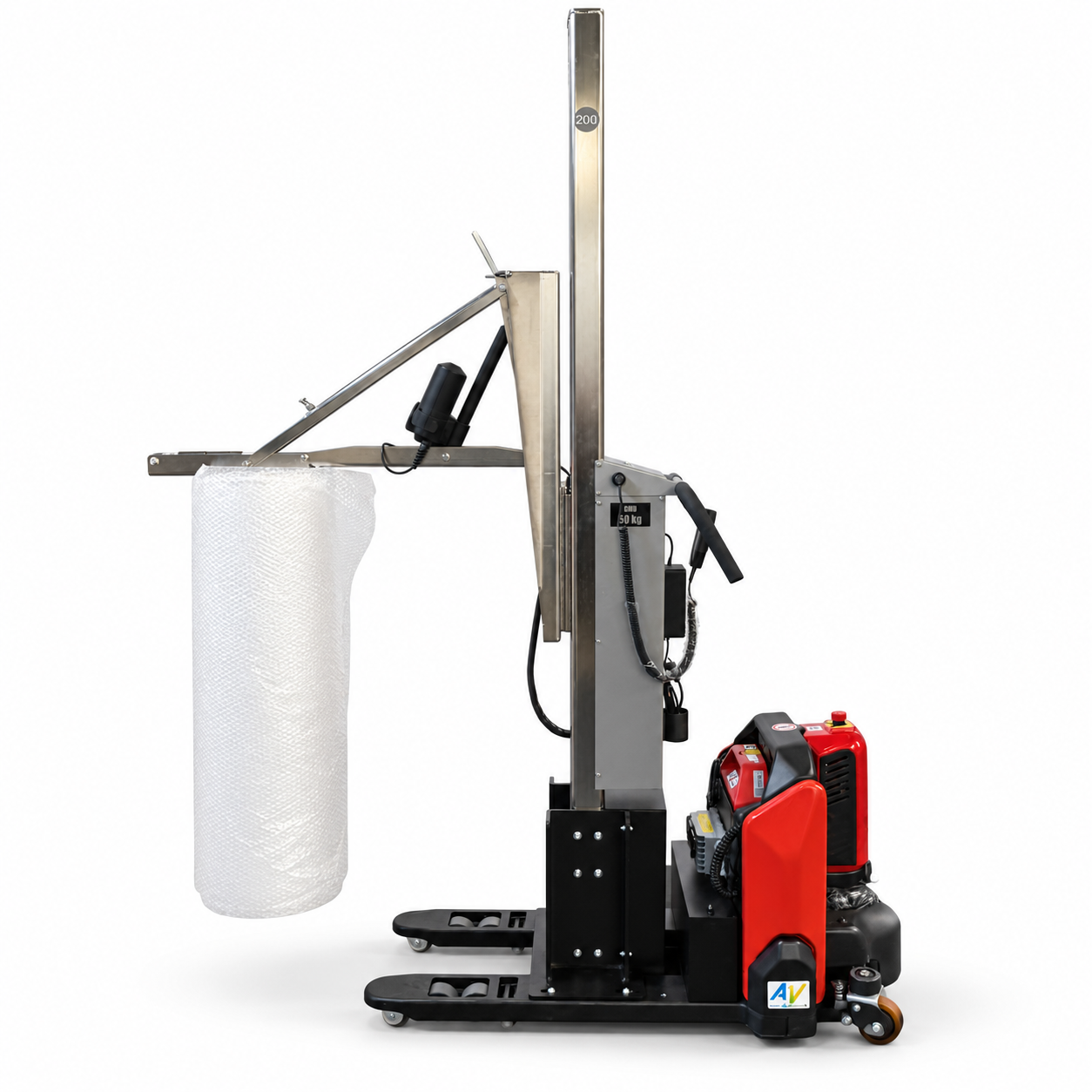

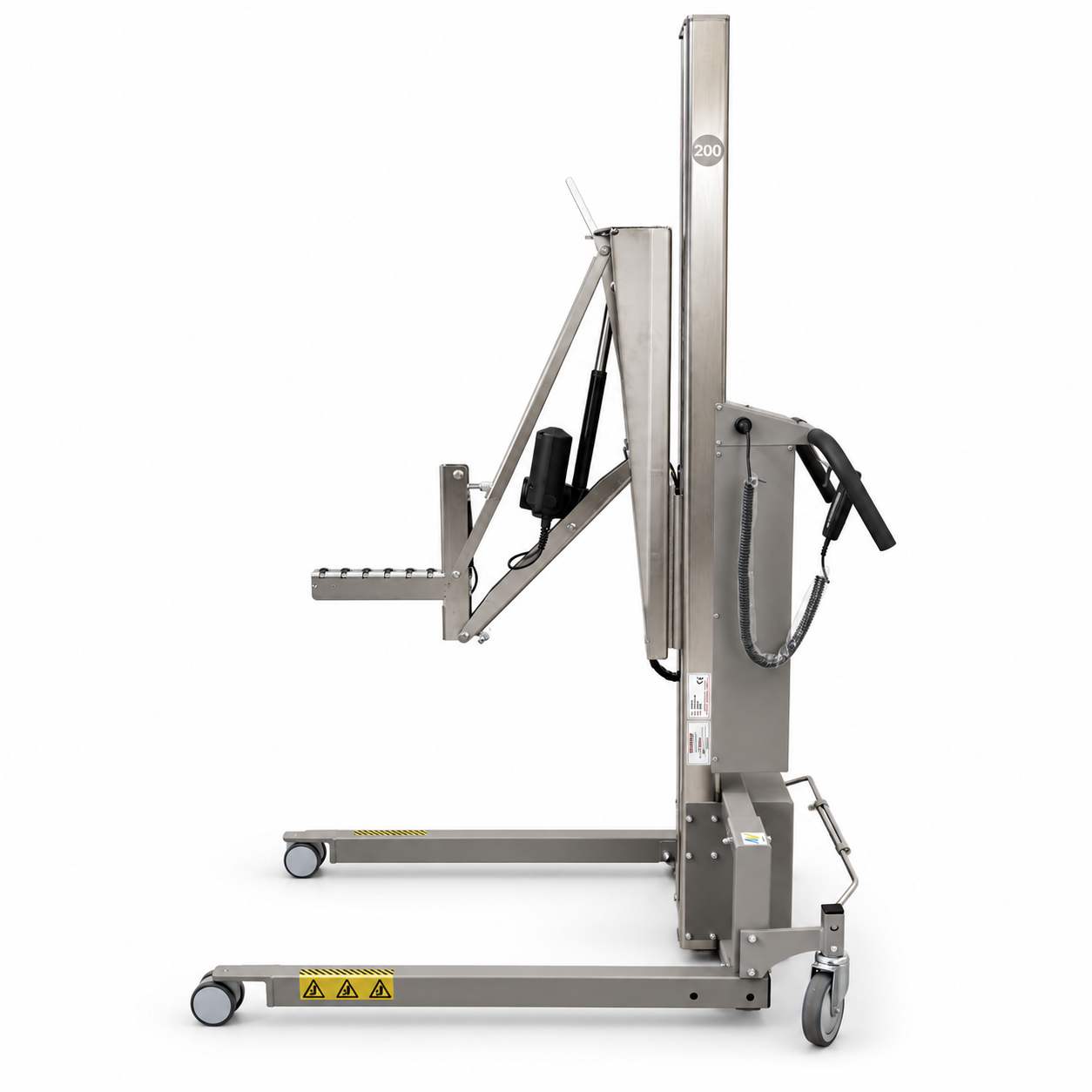

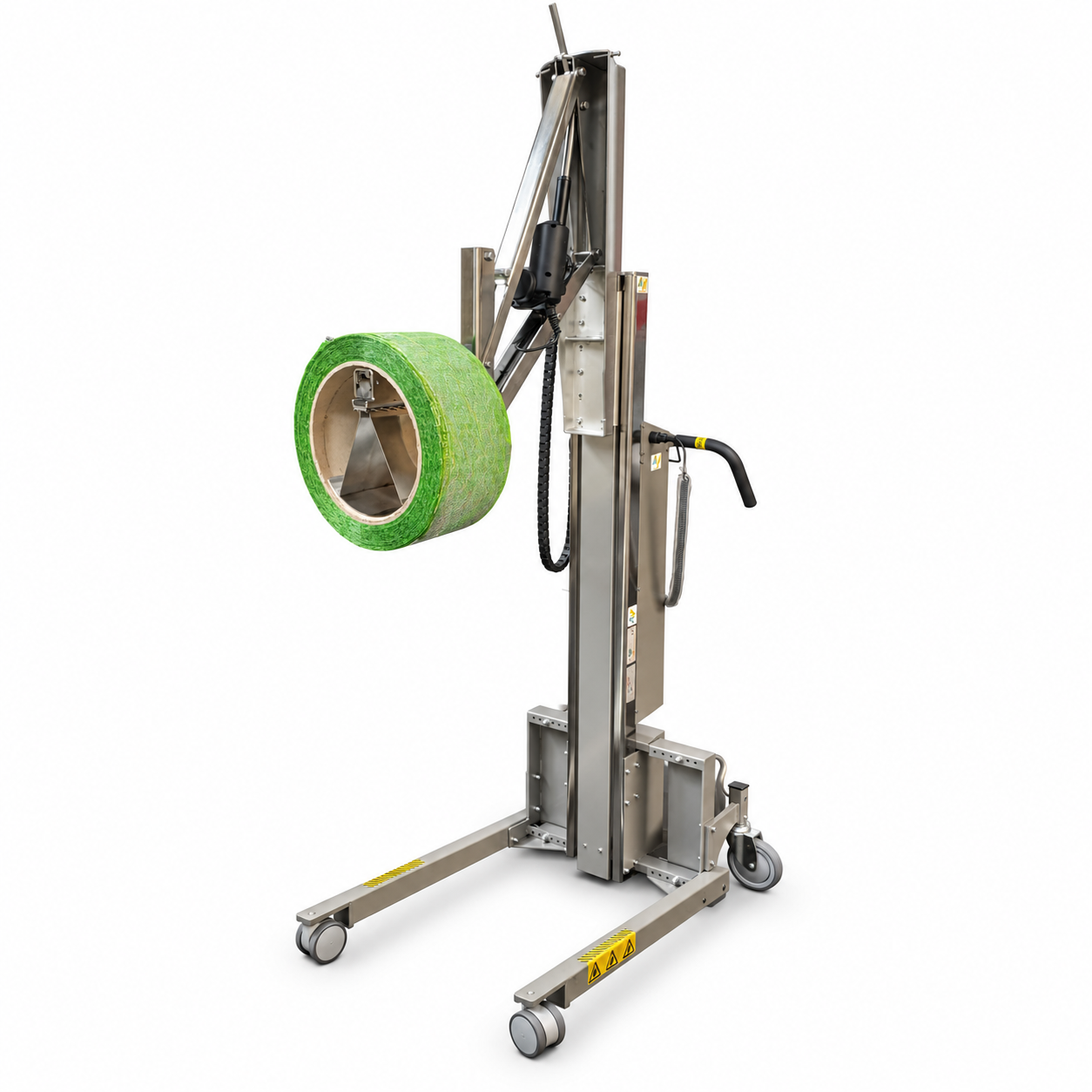

Mini gerbeur semi-électrique à éperon pour bobines – 70 kg

Le mini gerbeur semi-électrique à éperon pour bobines Auptinov est une solution de manutention ergonomique destinée aux professionnels qui manipulent régulièrement des bobines, rouleaux et charges cylindriques.

Grâce à son système de levage électrique et à son manipulateur motorisé, cet équipement facilite la prise, l’élévation, l’orientation et le positionnement des bobines sans nécessiter leur soulèvement manuel.

Il répond particulièrement aux besoins des ateliers industriels, lignes de conditionnement, zones de préparation et postes de production nécessitant des manipulations précises dans un espace parfois restreint.

Un mini gerbeur de bobines compact et semi-électrique

Ce gerbeur pour bobines industrielles combine une structure compacte avec une motorisation électrique de levage alimentée par batterie.

Son fonctionnement permet de déplacer l’équipement entre plusieurs postes, puis d’élever et de positionner les charges à la hauteur de travail souhaitée.

Le mât dispose d’une course de levage de 1 641 mm et d’une vitesse de levée de 125 mm/s, facilitant les opérations répétées de manutention.

Le système d’entraînement repose sur un moteur 24 V DC et une courroie crantée ne nécessitant pas d’entretien spécifique.

La batterie offre une autonomie annoncée de 80 levées par charge, selon les caractéristiques du mât. La recharge s’effectue à partir d’une alimentation électrique 230 V.

Manipulateur de bobines à éperon avec expansion électrique

La particularité de ce mini gerbeur réside dans son outil de préhension motorisé, conçu pour manipuler des bobines jusqu’à 70 kg.

Il intègre deux fonctions complémentaires :

• Expansion électrique : permet d’actionner le mécanisme de préhension de la bobine, selon les caractéristiques compatibles de son mandrin ou noyau.
• Rotation électrique : permet d’orienter et de basculer la charge grâce à une amplitude de rotation de 30°.

Cet équipement facilite ainsi la manipulation des rouleaux lors des changements de bobines, des opérations de chargement et de leur positionnement sur les machines.

L’éperon motorisé permet une prise adaptée aux charges cylindriques compatibles, tout en réduisant les interventions manuelles nécessaires à leur manipulation.

Un gerbeur basculeur ergonomique pour les postes industriels

La manutention manuelle des bobines peut imposer des gestes contraignants, notamment lorsqu’il faut soulever une charge depuis une palette, modifier son orientation ou la positionner précisément sur un équipement.

Le mini gerbeur basculeur de bobines Auptinov apporte une assistance électrique à ces opérations.

Il permet notamment de :

• Prélever une bobine compatible depuis son emplacement de stockage.
• Lever une charge à la hauteur nécessaire.
• Faciliter le transfert entre différents postes de travail.
• Orienter électriquement la bobine avant son positionnement.
• Présenter les rouleaux devant les machines de production.
• Limiter les efforts de levage et les manipulations physiques répétitives.

Cette solution contribue à améliorer l’ergonomie du poste de travail et à rationaliser les opérations de manutention industrielle.

Piètement surbaissé pour la manutention sur palettes

Le mini gerbeur est équipé d’un piètement fixe avec roulettes avant surbaissées, conçu pour permettre le passage des longerons sous certaines palettes.

Cette configuration facilite l’approche des charges et leur manipulation dans les espaces de production ou de stockage.

L’équipement comprend :

• Roues avant de 75 mm.
• Roues arrière pivotantes de 125 mm.
• Système de freinage centralisé sur les roues arrière.
• Structure compacte et résistante.
• Unité de commande simple pour les fonctions électriques.

L’ensemble est conçu pour faciliter les manœuvres, la mise en position et la manutention quotidienne des bobines.

Caractéristiques techniques du mini gerbeur pour bobines

Caractéristique	Donnée technique
Type d’équipement	Mini gerbeur semi-électrique à éperon
Capacité du manipulateur de bobines	70 kg
Force de levage initiale annoncée	130 kg
Capacité nominale du mât	200 kg
Motorisation de levage	Électrique 24 V DC
Hauteur du mât	1 952 mm
Course de levage	1 641 mm
Vitesse de levée	125 mm/s
Autonomie annoncée	80 levées par charge
Alimentation de recharge	230 V
Chargeur intégré	Non
Largeur de l’outil	170 mm
Longueur de l’outil	678 mm
Hauteur de l’outil	953 mm
Largeur hors fixation	105 mm
Abaissement de l’outil	326 mm
Rotation électrique de l’outil	30°
Expansion de préhension	Électrique
Roues avant	Ø 75 mm
Roues arrière	Ø 125 mm avec frein centralisé
Limiteur de surcharge	Oui
Protection à la descente	Oui
Commande électrique	Unité de commande dédiée

Important : la capacité de manutention des bobines de cette configuration est limitée à 70 kg par l’outil de préhension. Les capacités annoncées pour le mât et le système de levage ne doivent pas être assimilées à la charge admissible du manipulateur complet.

Sécurité et maîtrise des opérations de levage

Le système de levage du mini gerbeur Auptinov comprend plusieurs dispositifs destinés à sécuriser les opérations.

Le limiteur de surcharge électrique contribue à prévenir les sollicitations dépassant les limites prévues pour le système.

Une fonction de protection intervient également lorsque l’organe de levage rencontre un obstacle pendant la descente.

Le freinage centralisé des roues arrière permet d’immobiliser l’équipement lors des opérations de prise ou de positionnement de la charge.

Ces dispositifs complètent les procédures de manutention et les précautions d’utilisation adaptées au poids, à la géométrie et au centre de gravité des bobines manipulées.

Applications : industrie, conditionnement et manutention de rouleaux

Ce lève-bobines semi-électrique peut répondre à différents besoins professionnels :

Industrie de l’emballage et du conditionnement

Manutention et mise en position de bobines compatibles utilisées sur les lignes de production et les équipements de conditionnement.

Industrie agroalimentaire

Assistance au déplacement et au positionnement de rouleaux destinés aux opérations de conditionnement, sous réserve de compatibilité avec les exigences du poste.

Production industrielle

Transfert de bobines, alimentation des machines, changements de rouleaux et opérations de mise à hauteur.

Logistique interne et préparation

Manipulation de bobines stockées sur palettes et transfert vers les postes où elles doivent être utilisées.

Pourquoi choisir un mini gerbeur manipulateur de bobines Auptinov ?

Ce modèle réunit plusieurs fonctions de manutention dans un équipement compact : levage électrique, préhension par éperon, expansion motorisée et orientation électrique.

Il évite de multiplier les manipulations nécessaires entre la prise d’une bobine et sa mise en position.

Sa configuration peut être particulièrement pertinente lorsqu’un poste nécessite simultanément une approche sur palette, une élévation verticale et une orientation contrôlée de la charge.

Auptinov accompagne les professionnels dans le choix d’une solution adaptée à leurs contraintes de manutention, aux caractéristiques des bobines et à l’environnement de travail.

Questions fréquentes sur le mini gerbeur de bobines

Quelle est la capacité maximale de ce mini gerbeur à éperon ?

Le manipulateur de bobines dispose d’une capacité annoncée de 70 kg. Même si le mât possède une capacité nominale supérieure, la limite de l’outil de préhension reste déterminante pour cette configuration.

Le levage et la rotation des bobines sont-ils électriques ?

Oui. Le levage fonctionne sur batterie, tandis que le manipulateur dispose d’une rotation électrique de 30° et d’un mécanisme d’expansion électrique.

Ce mini gerbeur peut-il manipuler des bobines posées sur palettes ?

Son piètement comporte des roulettes avant surbaissées permettant de passer sous certaines palettes. La compatibilité dépend toutefois des dimensions de la palette, de la bobine et de son support.

Quelle est la hauteur de levage disponible ?

Le mât possède une course de levage de 1 641 mm. La hauteur réelle de positionnement de la bobine dépend de la géométrie du manipulateur et de la configuration de la charge.

Le gerbeur est-il adapté à plusieurs types de bobines ?

Il est destiné à la manutention de bobines et rouleaux compatibles avec son système de préhension. Le diamètre intérieur, les dimensions, la masse et le centre de gravité doivent être vérifiés avant utilisation.

Peut-on obtenir une configuration adaptée à un poste de production ?

Auptinov peut étudier les contraintes du poste, les dimensions des bobines, la hauteur recherchée et les conditions d’accès afin de proposer une solution de manutention adaptée.

Demandez votre devis Auptinov pour un mini gerbeur semi-électrique de manutention de bobines avec éperon motorisé.
