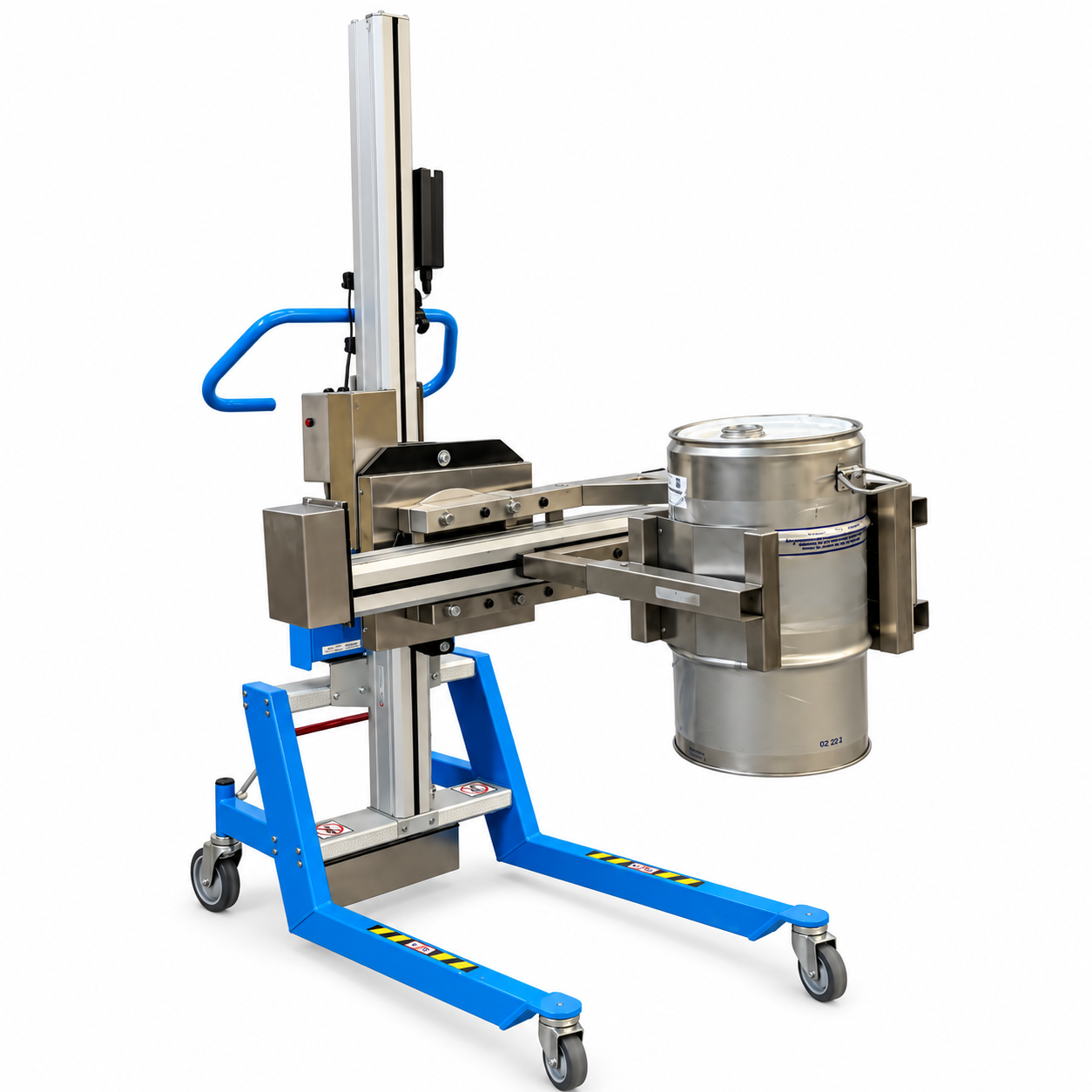

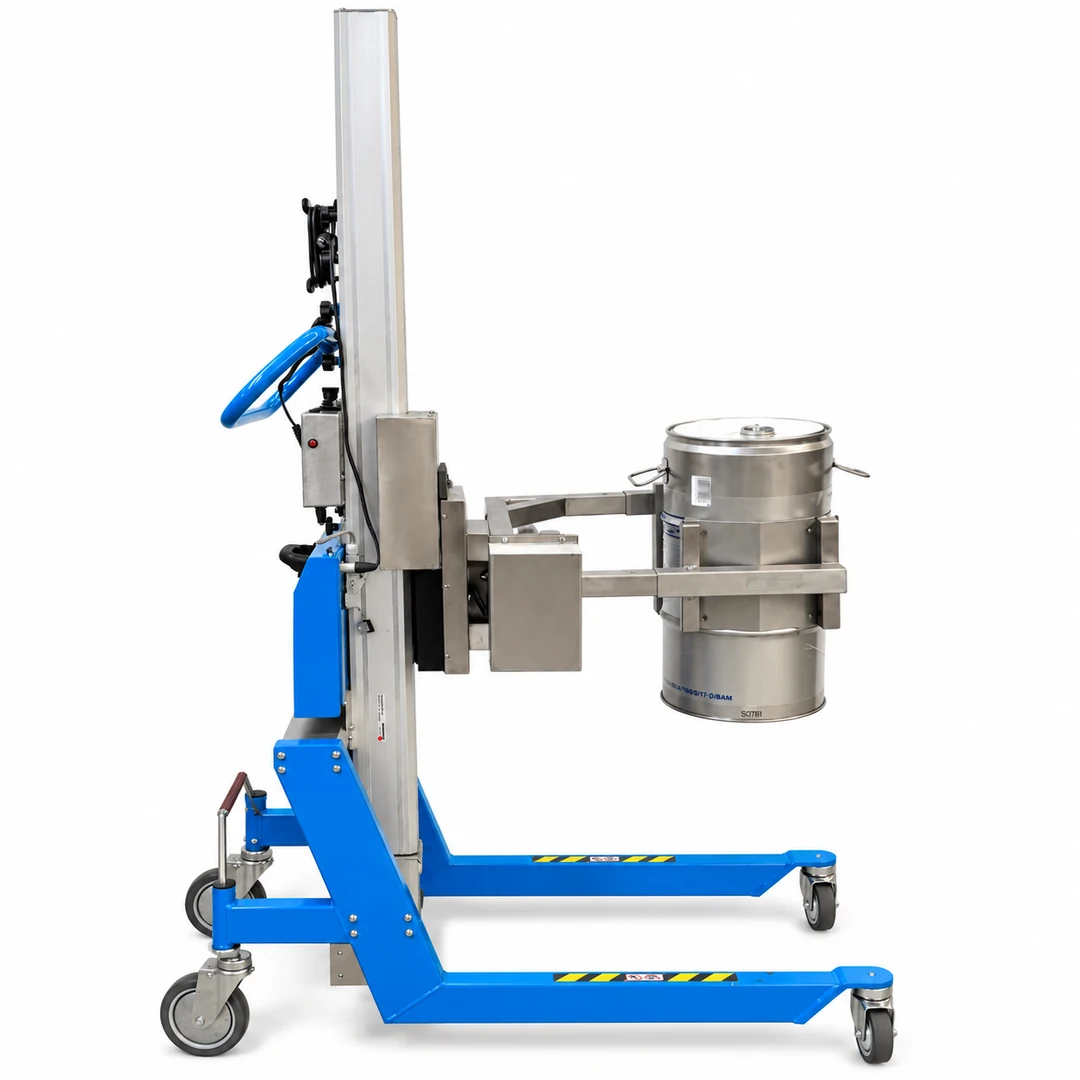

Mini gerbeur retourneur semi-électrique pour bidons, petits fûts, bobines et autres

Le mini gerbeur retourneur semi-électrique Auptinov est un équipement de manutention industrielle spécialement conçu pour faciliter le levage, la préhension, le retournement et le positionnement de charges de forme cylindrique.

Grâce à ses fourches pivotantes et serrantes, cet appareil peut être configuré pour manipuler différentes familles de produits : bidons cylindriques, petits fûts, bobines, rouleaux, tubes, jets ronds en acier et autres pièces industrielles compatibles.

Son principal avantage réside dans sa polyvalence de préhension et de basculement. Contrairement à un simple gerbeur de levage, il permet également d’orienter une charge vers la droite ou la gauche afin de faciliter son transfert, son repositionnement ou certaines opérations de déversement lorsque le contenant et son système de maintien le permettent.

Un gerbeur retourneur polyvalent pour bidons, fûts, bobines et pièces cylindriques

Ce gerbeur basculeur compact répond aux besoins des entreprises manipulant différents objets cylindriques au sein d’un même atelier.

Son système de préhension peut être adapté à plusieurs applications :

• Bidons cylindriques : saisie, élévation et inclinaison de contenants compatibles, notamment pour faciliter leur transfert ou leur positionnement.
• Petits fûts : manutention, levage et basculement de fûts industriels de petites dimensions, sous réserve d’une configuration de mors appropriée.
• Bobines et rouleaux : manipulation et changement d’orientation de rouleaux industriels compatibles avec une prise extérieure.
• Pièces métalliques cylindriques : serrage, levage et retournement de jets ronds, pièces usinées ou composants de production.
• Tubes et produits ronds : manutention de composants cylindriques nécessitant un maintien stable pendant leur déplacement.
• Autres charges spécifiques : adaptation possible du système de préhension pour des produits de géométrie et de caractéristiques compatibles.

Les possibilités de manutention dépendent du diamètre, de la hauteur, de la masse, de l’état de surface et du centre de gravité de chaque produit.

Cette conception polyvalente permet de répondre à des besoins de manutention sur mesure, sans limiter l’équipement à un seul type de contenant ou de pièce.

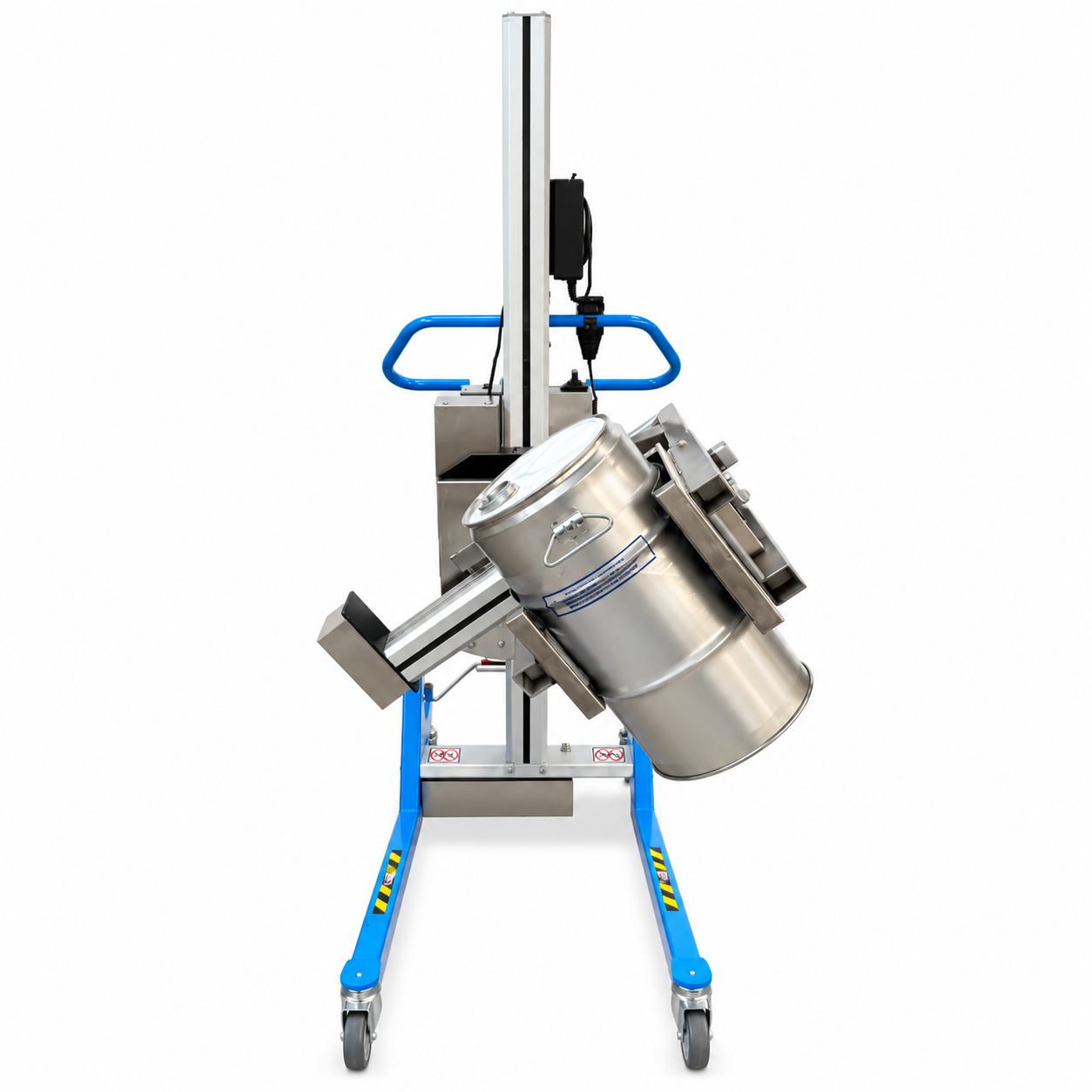

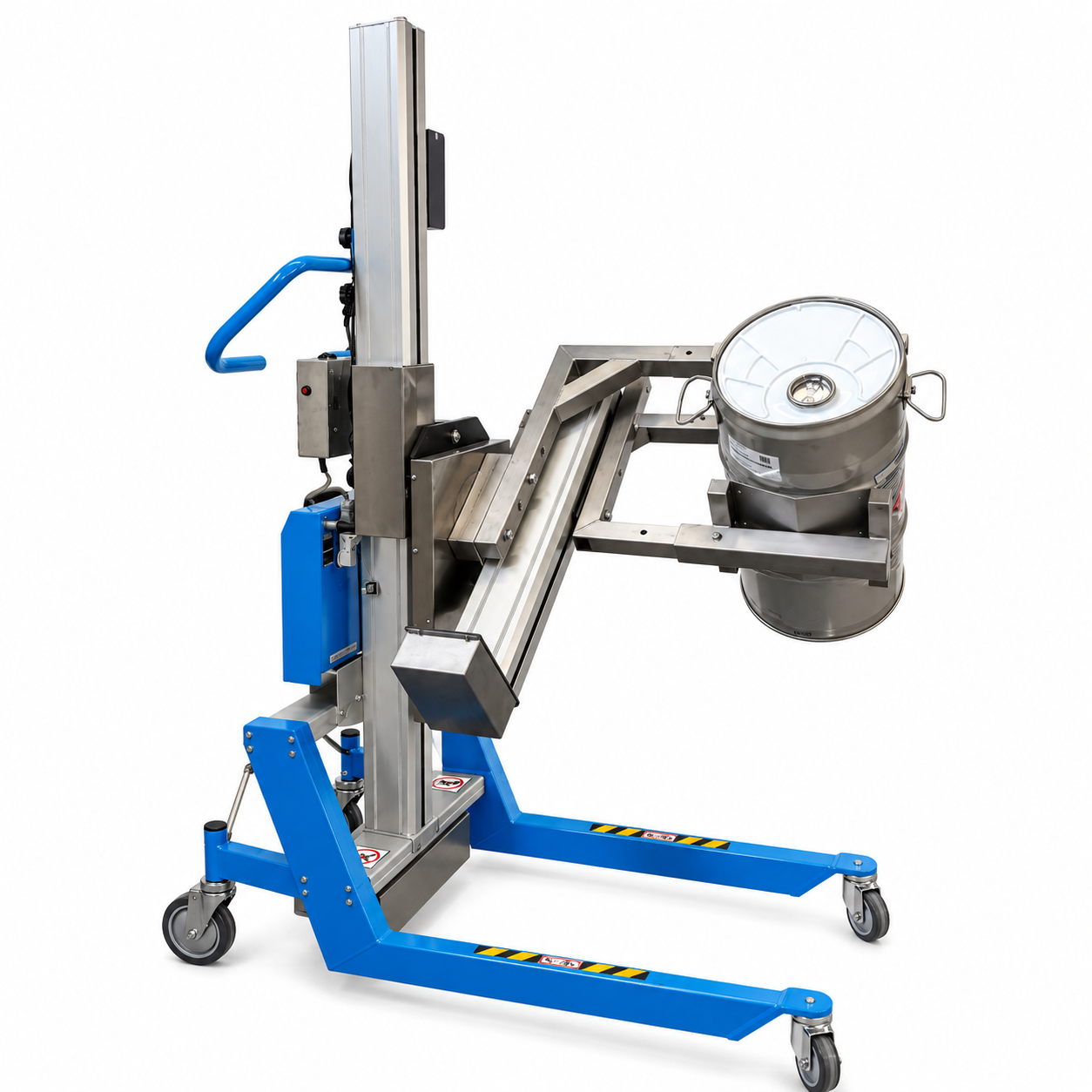

Fourches serrantes et pivotantes pour le retournement des charges

Le mini gerbeur Auptinov dispose d’un système de fourches pivotantes avec mors de serrage.

Ce dispositif permet de maintenir une charge cylindrique et de modifier son orientation grâce à un basculement latéral.

Il offre plusieurs fonctions complémentaires :

• Préhension : saisie d’une pièce ou d’un contenant compatible par serrage.
• Maintien : stabilisation de la charge pendant les opérations de levage.
• Levage : élévation électrique jusqu’à la hauteur de travail recherchée.
• Basculement : inclinaison de la charge vers la droite ou la gauche.
• Retournement : changement d’orientation selon les possibilités du mécanisme et de l’outillage.
• Positionnement : présentation de la charge devant une machine, un support ou un poste de travail.

La configuration des mors peut être étudiée selon les dimensions et les contraintes particulières du produit.

Ce système est notamment pertinent pour des opérations de manipulation de fûts, retournement de bobines, basculement de bidons et orientation de pièces cylindriques.

Levage semi-électrique sur batterie avec commande progressive

Le gerbeur intègre une unité de levage électrique alimentée par deux batteries de 12 V, soit une alimentation de 24 V.

La montée et la descente sont commandées au moyen d’un joystick ergonomique offrant un réglage progressif du mouvement.

Avec une course de levage de 1 367 mm, cet équipement permet d’adapter la hauteur de manipulation aux besoins du poste de travail.

Son fonctionnement autonome sur batterie évite le raccordement permanent à une prise électrique pendant les opérations de manutention.

La recharge s’effectue sur une alimentation 230 V à l’aide d’un chargeur externe 230 V / 24 V.

L’unité de levage compacte regroupe notamment le moteur, la transmission par courroie, la batterie et les dispositifs de protection.

Une solution ergonomique pour limiter la manutention manuelle

Les opérations de levage et de retournement de charges cylindriques peuvent imposer des efforts physiques importants et des postures de travail contraignantes.

Le mini gerbeur retourneur Auptinov permet d’assister ces opérations et de réduire le besoin de soulever directement les produits à la main.

Il peut notamment faciliter :

• Le changement de position de bidons et petits fûts.
• La mise à hauteur de bobines et rouleaux.
• Le chargement et le déchargement de postes de production.
• La préparation et l’approvisionnement de machines.
• Le retournement de pièces métalliques après une opération d’usinage.
• Le déplacement de charges entre différentes étapes de fabrication.
• Les opérations répétitives de manutention en atelier.

Son format compact favorise son utilisation dans des espaces de production où l’installation d’un équipement de levage volumineux serait contraignante.

Caractéristiques techniques du mini gerbeur retourneur

Caractéristiques	Données
Type	Mini gerbeur retourneur semi-électrique
Applications	Bidons, petits fûts, bobines et charges cylindriques compatibles
Système de préhension	Fourches serrantes et pivotantes
Orientation	Basculement à droite et à gauche
Course de levage	1 367 mm
Force de levage initiale annoncée	175 kg
Hauteur totale indicative	2 002 mm
Longueur totale indicative	990 mm
Largeur totale indicative	578 mm
Position de levage la plus haute	1 720 mm
Position de levage la plus basse	353 mm
Hauteur avant du piètement standard	142 mm
Levage	Électrique sur batterie
Batteries	2 × 12 V
Alimentation électrique	24 V
Recharge	230 V avec chargeur séparé
Commande	Joystick à mouvement progressif
Roues arrière	2 roues pivotantes
Freinage	Frein centralisé
Protection contre la surcharge	Oui
Protection en descente	Oui
Construction	Compacte et modulable

Capacité de manutention : le document technique distingue la force de levage initiale de 175 kg des charges retenues pour les épreuves proposées en option : 140 kg en levage vertical et 100 kg en rotation. La charge utile autorisée doit être confirmée pour chaque configuration, selon les mors, la géométrie et le centre de gravité du produit manipulé.

Les dimensions indiquées correspondent à la configuration de référence et peuvent évoluer selon les adaptations retenues.

Mors de serrage modulables pour différentes formes cylindriques

La conception modulable de ce gerbeur permet d’étudier des adaptations de l’outil de préhension en fonction des pièces manipulées.

Une configuration proposée comprend notamment :

• Des mors en V destinés au maintien des produits cylindriques.
• Un revêtement en gomme striée pour améliorer le contact avec certaines surfaces.
• Un dispositif de maintien magnétique complémentaire pour des pièces métalliques ferromagnétiques compatibles.
• Deux jeux de mors de hauteurs différentes : 50 mm et 100 mm.

Ces adaptations permettent d’envisager la manipulation de produits de tailles et de formes différentes.

Le choix des mors doit cependant tenir compte de la résistance du contenant, de sa surface extérieure et de sa stabilité lors du retournement.

Pour un bidon plastique, un petit fût métallique ou une bobine, Auptinov peut étudier le système de serrage le plus approprié afin de garantir une prise adaptée au produit.

Piètement compact et accès aux charges sur palettes

Le mini gerbeur dispose d’un châssis compact permettant de faciliter les manœuvres dans les ateliers, les entrepôts et les zones de production.

Ses deux roues arrière pivotantes avec frein centralisé permettent d’immobiliser l’appareil pendant les opérations de manutention.

Une option de roulettes avant surbaissées permet de réduire la hauteur avant du piètement de 142 mm à environ 90 mm.

Cette adaptation peut faciliter le passage des longerons sous certaines palettes et améliorer l’accès aux charges stockées à faible hauteur.

Une autre adaptation permet d’abaisser la position de l’outil de préhension par rapport au mât, afin de faciliter la prise des pièces proches de la surface d’une palette.

Ces options sont particulièrement intéressantes pour la dépalettisation et la manutention de produits stockés en partie basse.

Sécurité des opérations de levage et de retournement

Le gerbeur est équipé de plusieurs dispositifs de protection destinés à accompagner les opérations de manutention.

Son système de levage comprend un limiteur de surcharge ainsi qu’une fonction de sécurité intervenant en présence d’un obstacle pendant la descente.

Le frein centralisé des roues arrière favorise la stabilisation de l’équipement pendant les opérations de prise et de positionnement.

Une vérification technique avec épreuves de charge et rapport de contrôle par un organisme extérieur peut également être prévue en option.

Le retournement d’une charge doit toujours respecter les limites de fonctionnement validées pour la configuration utilisée.

Applications industrielles du gerbeur retourneur

Industrie métallurgique et mécanique

Manipulation et retournement de pièces usinées, jets ronds, composants métalliques et produits cylindriques entre plusieurs opérations de production.

Conditionnement et emballage

Levage, orientation et positionnement de bobines, rouleaux, petits fûts et contenants utilisés dans les processus de conditionnement.

Industrie agroalimentaire

Manutention de contenants et produits cylindriques dans les zones de conditionnement, sous réserve d’adaptation du matériel aux exigences d’hygiène et de nettoyage du poste.

Industrie chimique et transformation

Manipulation de bidons ou petits fûts compatibles, lorsque les matériaux, les conditions d’utilisation et les exigences de sécurité du produit contenu le permettent.

Ateliers de production et maintenance

Retournement et repositionnement de pièces cylindriques pour faciliter leur assemblage, leur contrôle ou leur transformation.

Un mini gerbeur retourneur adaptable à vos besoins

La force de cette solution Auptinov réside dans son principe de construction modulaire.

Le système de préhension, la position des mors et certaines caractéristiques du piètement peuvent être adaptés en fonction des contraintes de manutention.

Cette approche permet de concevoir une solution destinée aussi bien à un produit cylindrique industriel qu’à un bidon, un petit fût ou une bobine.

Pour déterminer la configuration appropriée, plusieurs éléments sont à prendre en compte :

• Le poids maximal de la charge.
• Le diamètre et la hauteur du produit.
• Le matériau du contenant ou de la pièce.
• Le type de préhension souhaité.
• L’angle de retournement nécessaire.
• La hauteur de levage recherchée.
• Les contraintes d’accès et d’encombrement du poste.

Auptinov peut ainsi étudier une solution de gerbeur retourneur sur mesure, adaptée aux caractéristiques des produits et aux exigences du poste de travail.

Questions fréquentes sur le mini gerbeur retourneur

Peut-on utiliser ce gerbeur pour manipuler des bidons ?

Oui, une configuration adaptée peut permettre de prendre, soulever et basculer des bidons cylindriques. Le type de mors, les dimensions du contenant et son poids doivent être validés au préalable.

Ce mini gerbeur peut-il retourner des petits fûts ?

Oui, le principe de fourches serrantes et pivotantes permet d’envisager la manipulation de petits fûts compatibles. Leur diamètre, leur résistance au serrage et leur centre de gravité doivent être pris en compte.

Est-il également adapté aux bobines industrielles ?

Oui, une prise extérieure par mors adaptés peut permettre le levage, l’orientation et le retournement de certaines bobines ou rouleaux industriels.

Peut-il manipuler des pièces cylindriques en acier ?

Oui. L’équipement présenté a initialement été conçu pour la manutention et le retournement de jets ronds en acier. Des mors en V et un maintien complémentaire peuvent être étudiés selon les pièces.

Le levage et le retournement sont-ils électriques ?

Le levage est électrique et fonctionne sur batterie. Le document décrit des fourches pivotantes et serrantes, mais ne précise pas la motorisation du mécanisme de basculement.

Quelle est la course de levage ?

La course de levage annoncée est de 1 367 mm. La hauteur effective de manipulation dépend de l’outillage et de la configuration de la charge.

Peut-on modifier les mors pour manipuler d’autres produits ?

Oui, différentes adaptations de préhension sont envisageables. La configuration doit être étudiée en fonction de la géométrie, du matériau et de la masse du produit.

Le gerbeur peut-il passer sous une palette ?

Une option de piètement surbaissé permet de réduire la hauteur avant à environ 90 mm. Le passage sous palette dépend de sa garde au sol et de ses dimensions.

Ce gerbeur est-il disponible en version sur mesure ?

Auptinov peut étudier les adaptations de préhension, de piètement et de positionnement nécessaires à une application de manutention particulière.

Besoin de lever, manipuler ou retourner des bidons, petits fûts, bobines ou pièces cylindriques ?

Contactez Auptinov pour étudier votre application et obtenir un devis adapté à vos contraintes de manutention.
