Le porteur magnétique permanent est une solution de levage compacte conçue pour la manutention rapide de charges ferromagnétiques plates ou rondes. Disponible en capacités de 100, 300, 600 et 1 000 kg, cet aimant de levage fonctionne sans alimentation électrique et s’active simplement à l’aide d’un levier de sécurité ON/OFF. Une solution adaptée aux environnements industriels et aux opérations de manutention intensive de pièces métalliques, tôles et éléments cylindriques.
Porteur magnétique permanent pour le levage de charges métalliques

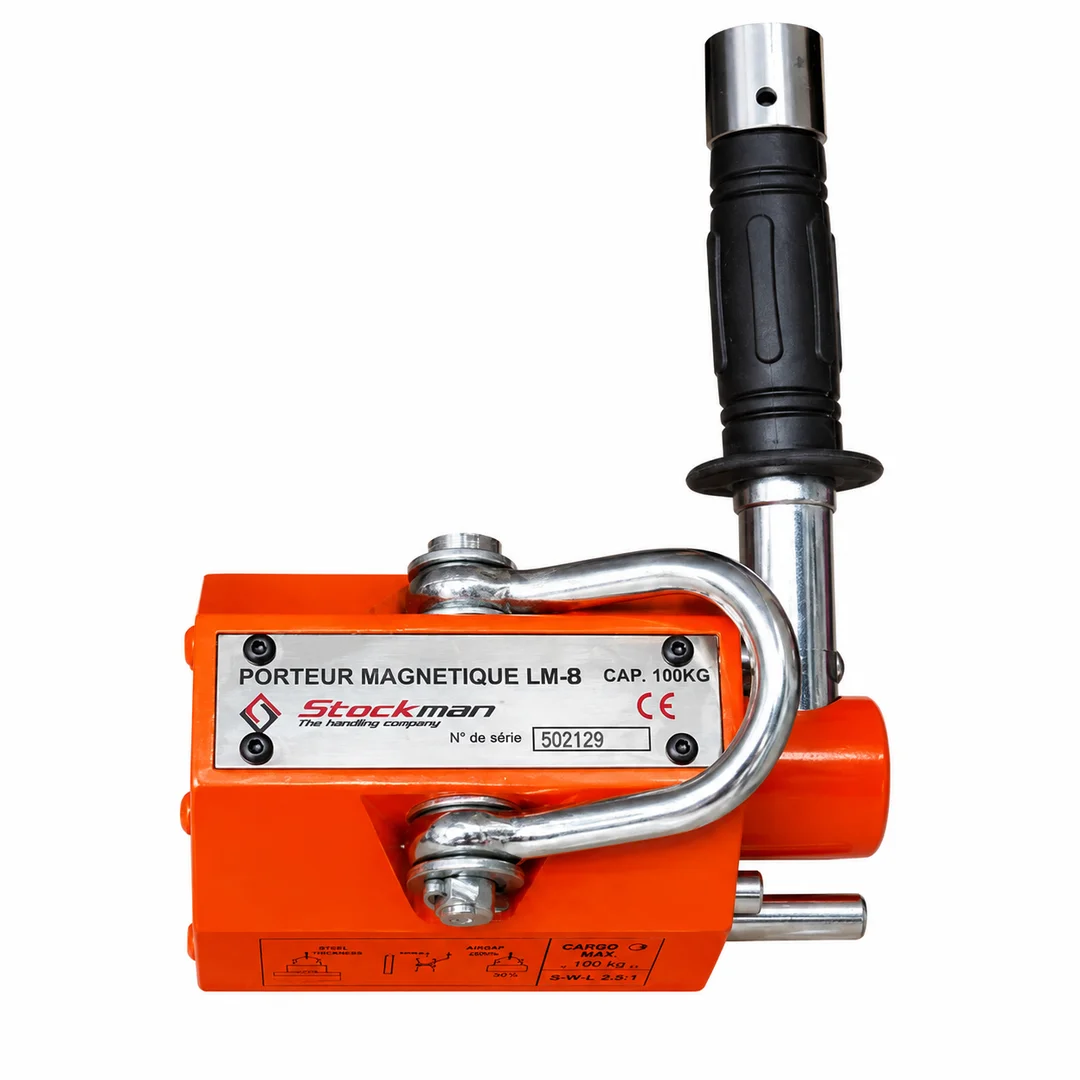

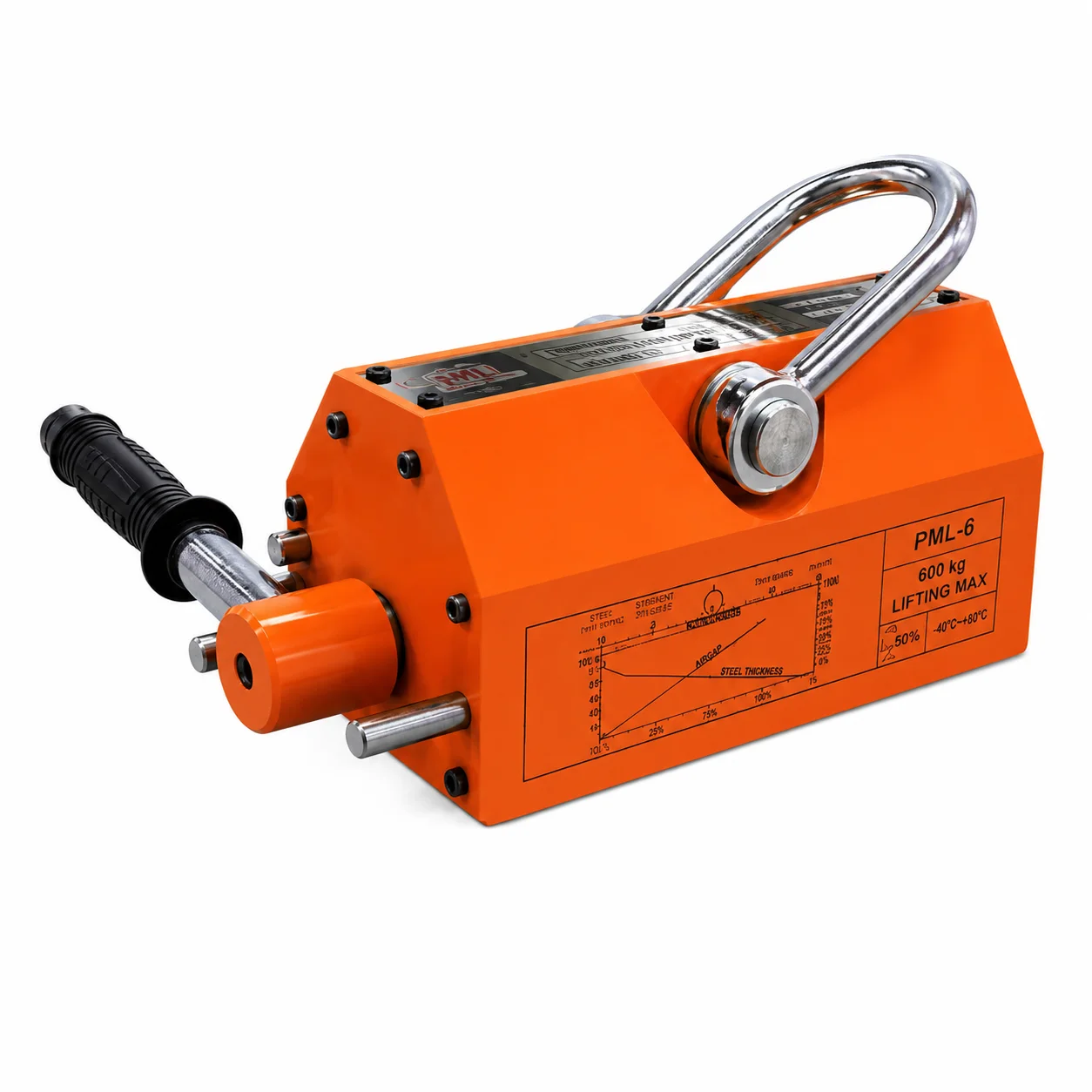

Le porteur magnétique est un équipement de manutention destiné au levage et au déplacement de charges ferromagnétiques. Grâce à son système à aimants permanents, il permet de saisir et transporter des pièces métalliques sans nécessiter d’alimentation électrique.
Compact et simple à utiliser, cet aimant de levage permanent convient aussi bien aux charges plates qu’aux charges rondes, ce qui permet de l’utiliser pour de nombreuses applications industrielles : manutention de tôles, plaques métalliques, pièces en acier, profilés ou éléments cylindriques.
Les résultats actuellement positionnés sur les recherches liées à ce type de matériel emploient principalement les expressions « aimant de levage permanent », « porteur magnétique », « levage magnétique », « pièces plates et cylindriques » et les capacités exprimées en kilogrammes. Cette terminologie correspond directement à l’intention de recherche commerciale observée sur le marché français.
Levage magnétique sans alimentation électrique
Le fonctionnement par aimants permanents représente l’un des principaux avantages de ce porteur magnétique : aucune alimentation électrique n’est nécessaire. Il peut ainsi être intégré facilement dans les opérations de manutention d’un atelier, d’un environnement de production ou d’une zone de stockage.

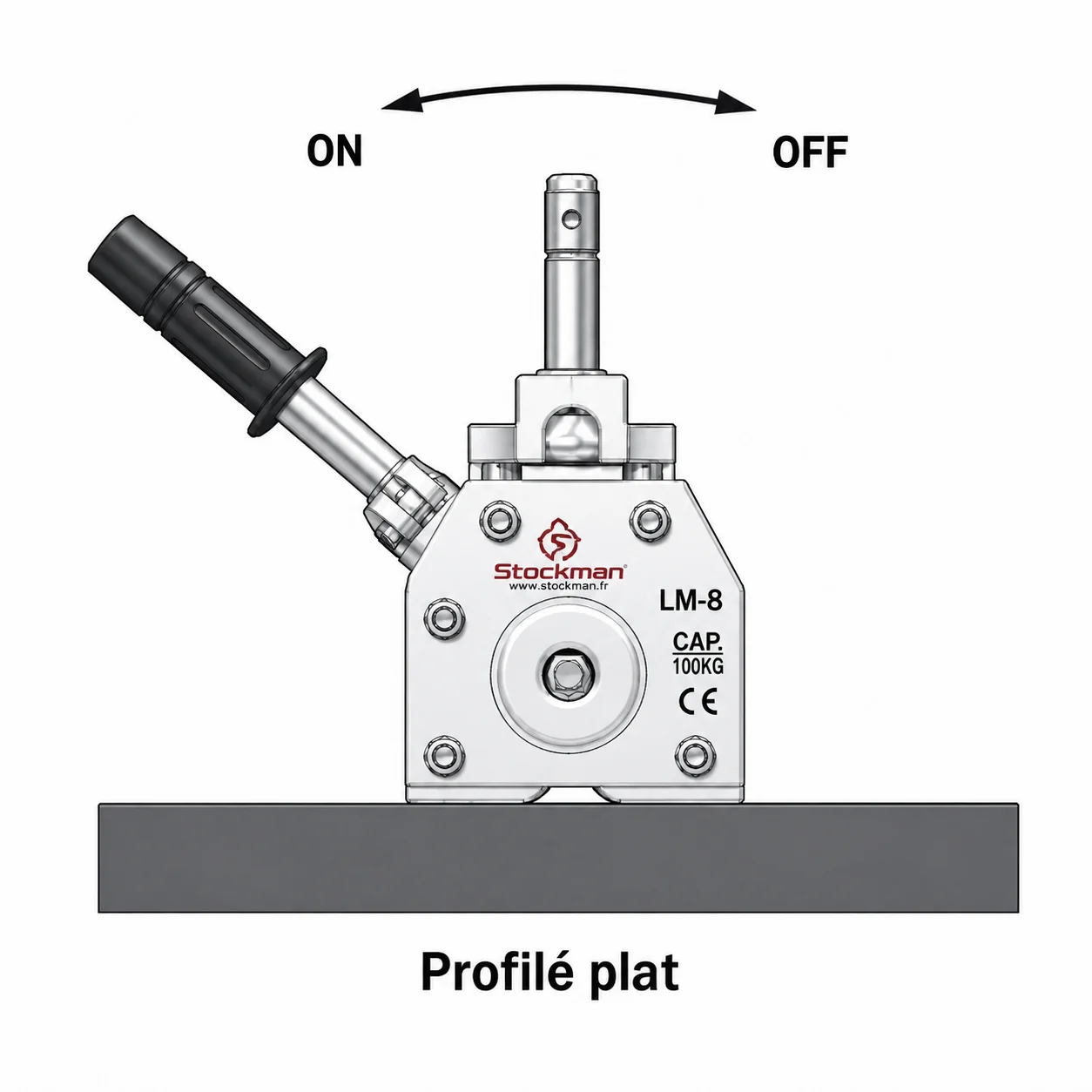

L’activation et la désactivation sont réalisées manuellement grâce au levier ON/OFF équipé d’un dispositif de sécurité. Lorsque l’aimant est activé, le levier est bloqué afin de sécuriser sa position.
Ce principe de fonctionnement répond aux usages couramment recherchés pour les aimants permanents de levage industriels, utilisés notamment pour déplacer des matériaux ferromagnétiques sans alimentation électrique.
4 capacités de levage : 100, 300, 600 et 1 000 kg
La gamme comprend quatre modèles permettant d’adapter le porteur magnétique au poids et aux caractéristiques de la pièce à manipuler :
| Modèle | Capacité | Force de levage cylindrique | Force maxi de traction | Poids |
|---|---|---|---|---|
| AS26A048 | 100 kg | 35 kgf | 350 kgf | 3 kg |
| AS26A049 | 300 kg | 100 kgf | 1 050 kgf | 12 kg |
| AS26A050 | 600 kg | 200 kgf | 2 100 kgf | 25 kg |
| AS26A051 | 1 000 kg | 350 kgf | 3 500 kgf | 43 kg |
La température de fonctionnement maximale indiquée est inférieure à 80 °C pour les quatre modèles.
Cette gamme couvre ainsi plusieurs besoins de levage magnétique, depuis la manipulation de petites pièces métalliques jusqu’au déplacement de charges pouvant atteindre 1 tonne.

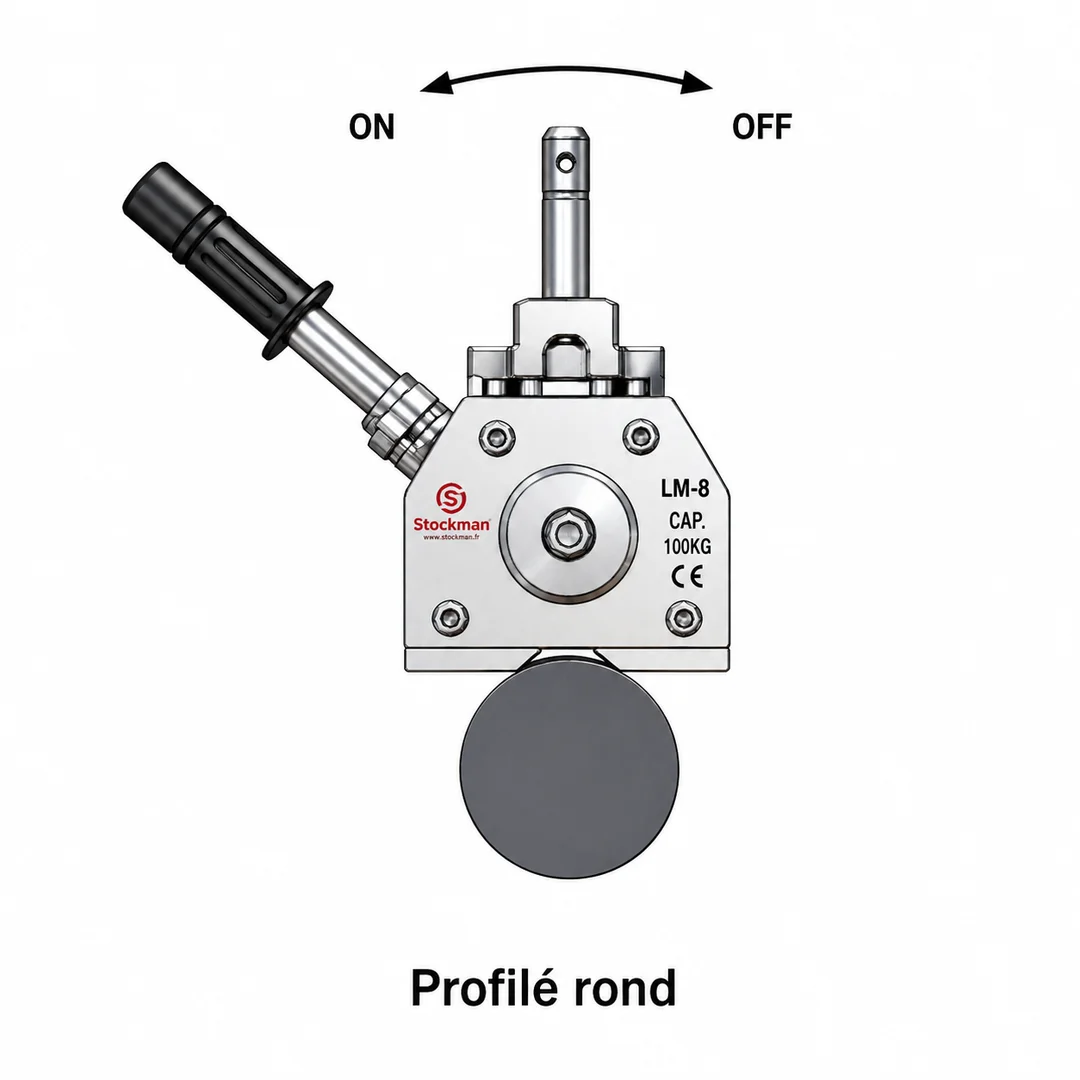

Pour charges plates et pièces cylindriques
La conception du porteur magnétique permet son utilisation sur différentes géométries de pièces.
Il peut notamment être employé pour la manutention de :
- tôles et plaques métalliques ;
- pièces et blocs en acier ;
- charges ferromagnétiques planes ;
- profilés métalliques ;
- pièces cylindriques ;
- éléments ronds et composants métalliques compatibles avec le levage magnétique.
Le document technique précise toutefois que la capacité réelle de levage dépend notamment de l’état de surface, du type de charge, de ses dimensions et de son épaisseur. Une épaisseur minimale doit être respectée pour obtenir les performances de levage attendues.
Ces paramètres sont également déterminants pour les aimants permanents de levage concurrents : l’épaisseur de la pièce, sa surface de contact, ses caractéristiques magnétiques et la présence éventuelle d’un entrefer influencent directement la force disponible.
Un équipement compact pour la manutention industrielle
Grâce à ses dimensions contenues, le porteur magnétique peut être utilisé dans de nombreuses configurations de levage et de manutention industrielle. Il constitue une solution particulièrement adaptée lorsque la préhension traditionnelle d’une pièce métallique est difficile ou lorsque l’on souhaite limiter les manipulations nécessaires à son déplacement.
Associé à un équipement de levage adapté, il facilite la prise, le levage, le positionnement et le déplacement de charges métalliques ferromagnétiques.
La gamme est prévue pour un usage intensif.
Caractéristiques techniques
| Caractéristique | AS26A048 | AS26A049 | AS26A050 | AS26A051 |
|---|---|---|---|---|
| Capacité | 0,1 t | 0,3 t | 0,6 t | 1 t |
| Force de levage cylindrique | 35 kgf | 100 kgf | 200 kgf | 350 kgf |
| Force maxi de traction | 350 kgf | 1 050 kgf | 2 100 kgf | 3 500 kgf |
| Température de fonctionnement | < 80 °C | < 80 °C | < 80 °C | < 80 °C |
| H | 72 mm | 108 mm | 123 mm | 158 mm |
| J | 148 mm | 223 mm | 257 mm | 303 mm |
| L / K | 92 / 94 mm | 166 / 99 mm | 228 / 118 mm | 266 / 150 mm |
| Poids | 3 kg | 12 kg | 25 kg | 43 kg |
Données issues de la fiche technique du fabricant.
Pourquoi choisir ce porteur magnétique ?
Ce système de levage magnétique combine plusieurs caractéristiques recherchées dans les environnements industriels : fonctionnement sans électricité, dimensions compactes, activation manuelle, levier de sécurité et compatibilité avec des pièces plates ou rondes.
Avec ses quatre capacités disponibles, il permet de sélectionner un aimant de manutention adapté au poids et à la géométrie des pièces à déplacer, de 100 kg jusqu’à 1 000 kg.
Pour choisir le modèle approprié, il est indispensable de tenir compte du poids de la charge mais également de son épaisseur, de ses dimensions, de sa forme et de son état de surface.
