Établi sur mesure réglable en hauteur par manivelle
L’établi réglable en hauteur par manivelle Auptinov est un poste de travail industriel ergonomique, robuste et personnalisable. Son système de levage à 4 vérins hydrauliques permet d’ajuster précisément la hauteur du châssis de 750 à 1 020 mm, hors épaisseur du plateau.
Équipé d’une manivelle rabattable, cet établi professionnel offre un réglage de 5 mm par tour et une excellente rigidité sur toute sa plage de hauteur. Disponible avec différents plateaux techniques et dimensions sur mesure, il s’adapte aux besoins des ateliers de production, d’assemblage et de maintenance.
Un établi industriel réglable en hauteur pour un poste de travail ergonomique
L’établi réglable en hauteur par manivelle Auptinov est conçu pour aménager des postes de travail professionnels adaptés aux contraintes des ateliers industriels, des zones de fabrication et des espaces techniques.
Grâce à son système de réglage manuel, cet établi à hauteur variable permet d’ajuster la position du plan de travail à la morphologie de l’opérateur, à la nature des opérations et aux équipements utilisés.
Il constitue une solution particulièrement pertinente pour les activités de montage, d’assemblage mécanique, de maintenance industrielle, de contrôle qualité, de préparation et de conditionnement.
Contrairement à un établi fixe, ce poste de travail ajustable facilite l’adaptation de la hauteur aux différentes tâches. Il contribue ainsi à améliorer le confort de travail, à limiter les postures contraignantes et à favoriser une meilleure ergonomie des espaces de production.
Réglage de hauteur précis par manivelle et vérins hydrauliques
Le mécanisme de levage repose sur 4 vérins hydrauliques, commandés simultanément par une manivelle rabattable.
Ce dispositif soulève l’ensemble constitué du cadre et du plateau au-dessus de la structure porteuse, tout en conservant une grande rigidité aux différentes hauteurs d’utilisation.
Caractéristiques du système de réglage
- Hauteur minimale du châssis : 750 mm.
- Hauteur maximale du châssis : 1 020 mm.
- Course verticale : 270 mm.
- Précision de réglage : 5 mm par tour de manivelle.
- Système de levage : 4 vérins hydrauliques.
- Commande : manivelle manuelle rabattable.
- Longueur du bras de levier : 125 mm.
- Hauteur du plan de travail : variable selon l’épaisseur du plateau sélectionné.
Les hauteurs indiquées correspondent au châssis, hors épaisseur du plateau.

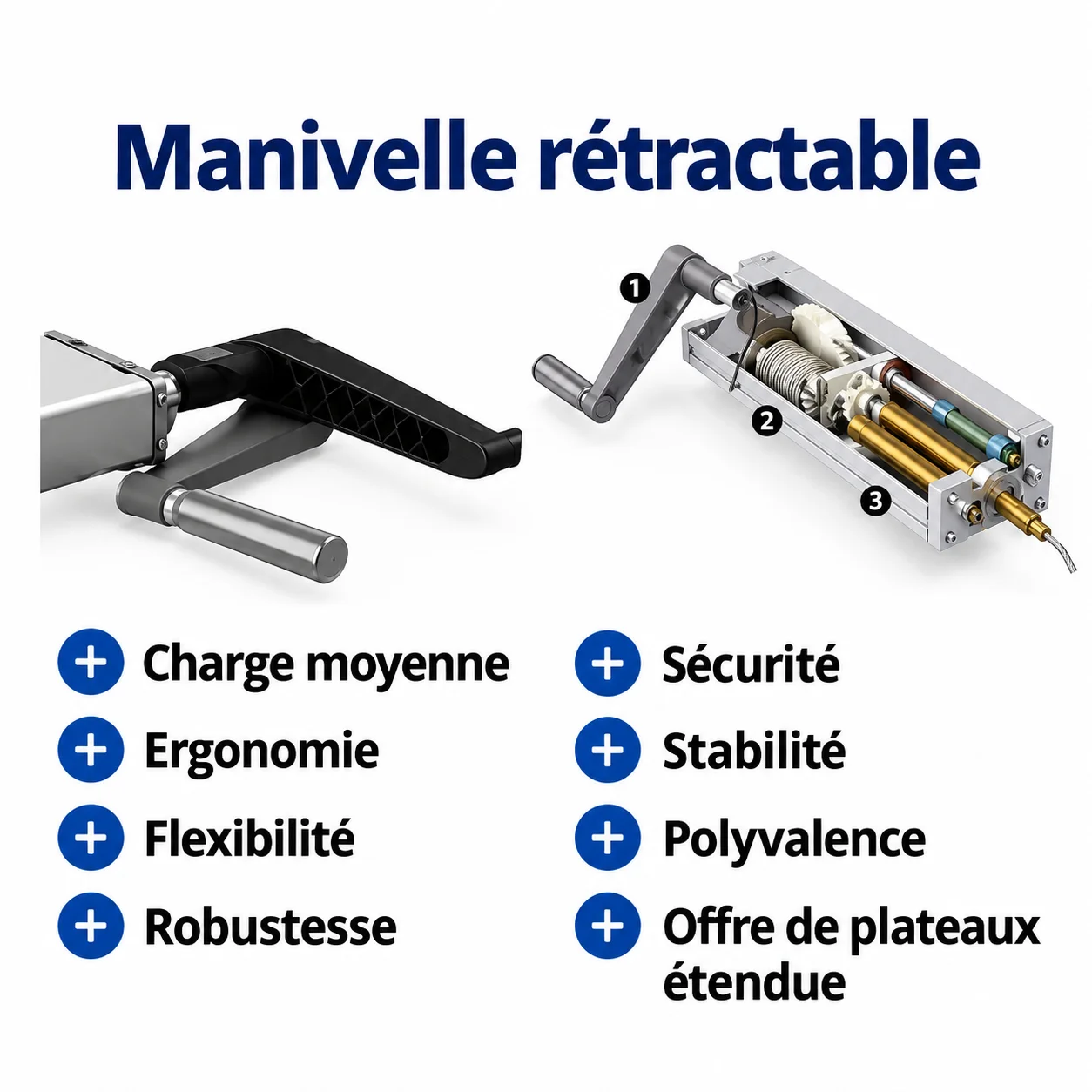

Cette conception permet un réglage manuel de la hauteur sans motorisation électrique. La manivelle rétractable limite également l’encombrement lorsqu’elle n’est pas utilisée.
Un châssis robuste pour les ateliers professionnels
La conception de cet établi industriel privilégie la stabilité, la résistance mécanique et la durabilité du poste de travail.

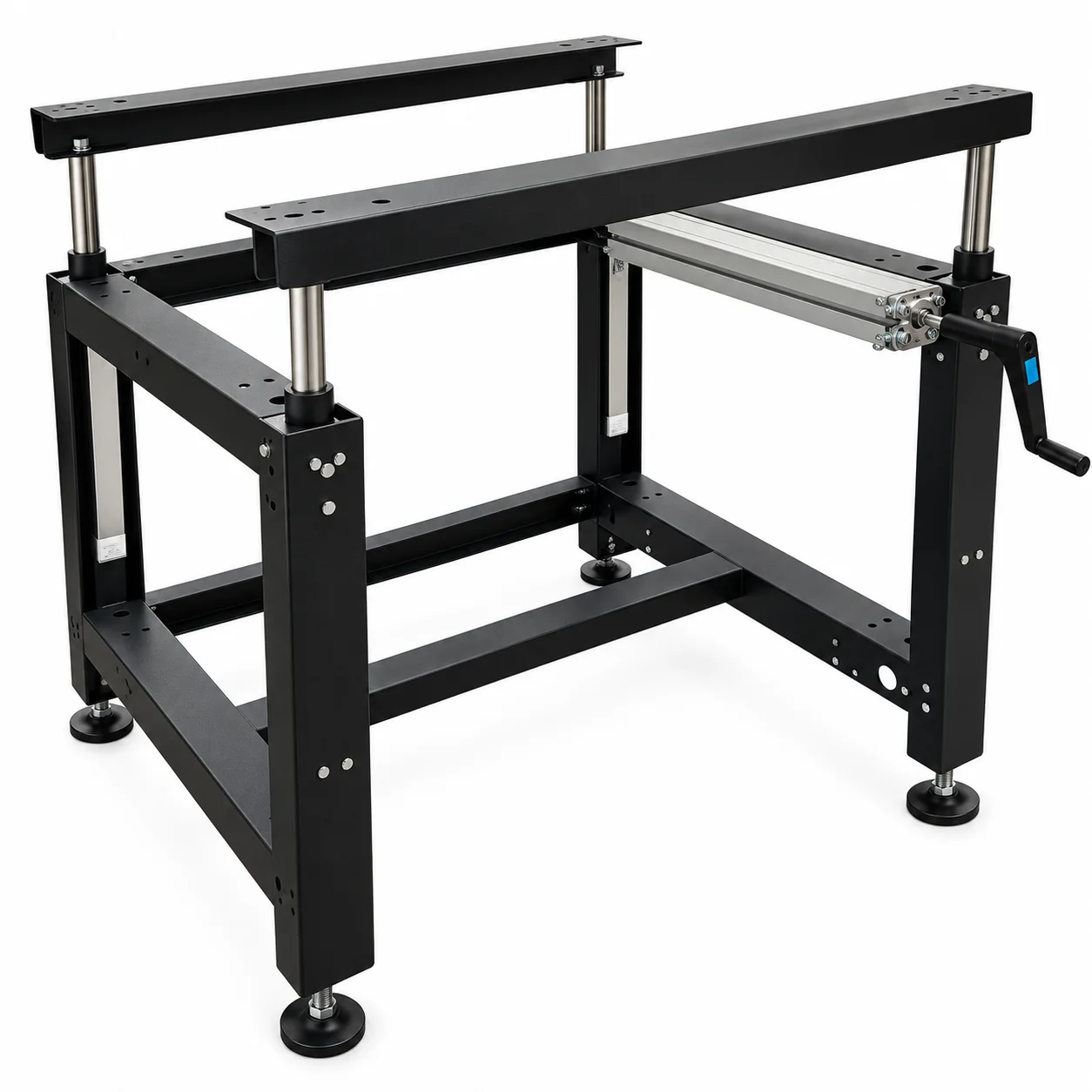

Le plateau est maintenu par 2 longerons en U de section 50 × 80 × 40 mm.
La structure comporte :
- 3 traverses horizontales pour une profondeur de 750 mm ;
- 4 traverses horizontales pour une profondeur de 1 000 mm.
Cette architecture assure une bonne rigidité de l’ensemble et accompagne le mouvement vertical du plateau.
L’établi peut ainsi répondre aux besoins des professionnels recherchant un mobilier d’atelier stable, polyvalent et adaptable à différentes configurations de production.
Un large choix de plateaux pour chaque environnement industriel
Auptinov propose plusieurs types de plateaux afin d’adapter l’établi aux opérations réalisées, aux sollicitations mécaniques et aux contraintes du poste.
Plateaux en bois multiplis et mélaminé
Les plateaux en bois multiplis et mélaminé conviennent notamment aux activités de montage, de préparation, de maintenance et d’assemblage.
Plusieurs épaisseurs sont disponibles, notamment 24, 28, 38 et 40 mm selon le matériau retenu.
Plateaux stratifiés techniques
Les plateaux stratifiés permettent de répondre à différentes contraintes d’utilisation :
- surfaces techniques haute résistance ;
- stratifié de 30 ou 40 mm selon la configuration ;
- stratifié antistatique ESD de 30 mm pour les postes nécessitant une protection contre les décharges électrostatiques.
Ces solutions peuvent notamment être étudiées pour les postes de contrôle, d’assemblage électronique et de manipulation de composants sensibles.
Plateaux à finition métallique
Des configurations avec protection en acier galvanisé ou en acier inoxydable sont proposées sur une base multiplis de 40 mm, avec une tôle de finition de 15/10 mm.
Le choix du revêtement dépend de l’environnement d’utilisation, des conditions d’entretien et des contraintes de surface.
Plateaux avec revêtements spécifiques
D’autres finitions peuvent être étudiées selon l’application :
- plateau multiplis 40 mm avec revêtement PEHD de 5 mm ;
- plateau multiplis 40 mm avec revêtement caoutchouc de 2 mm ;
- plateau multiplis 40 mm avec revêtement nitrile de 3 mm ;
- plateaux techniques de 40 mm avec surfaces souples ou revêtements spécifiques.
Cette diversité permet de configurer un établi adapté aux opérations de manipulation, de montage, de contrôle ou de préparation.
Configurations et références Auptinov
Les références suivantes correspondent aux configurations présentées dans la documentation Auptinov.
| Référence Auptinov | Configuration du plateau |
|---|---|
| PT26A022 | Multiplis 40 mm, finition galvanisée 15/10 |
| PT26A023 | Multiplis 40 mm, finition inox 15/10 |
| PT26A024 | Mélaminé 38 mm |
| PT26A025 | Mélaminé 28 mm |
| PT26A026 | Stratifié technique 40 mm |
| PT26A027 | Stratifié technique 30 mm |
| PT26A028 | Stratifié antistatique ESD 30 mm |
| PT26A030 | Multiplis 40 mm |
| PT26A031 | Multiplis 24 mm |
| PT26A032 | Plateau technique à revêtement spécifique 40 mm |
| PT26A033 | Plateau technique à revêtement spécifique 40 mm |
| PT26A034 | Multiplis 40 mm avec PEHD 5 mm |
| PT26A035 | Multiplis 40 mm avec caoutchouc 2 mm |
| PT26A036 | Multiplis 40 mm avec nitrile 3 mm |
Le choix définitif du plateau dépend de l’application et des contraintes du poste de travail.
Quelles applications pour cet établi professionnel à manivelle ?
L’établi à hauteur réglable peut être intégré dans différents environnements professionnels.
Ateliers de montage et d’assemblage
Le réglage de hauteur facilite le positionnement du plan de travail pour les tâches d’assemblage de pièces, de montage mécanique et de manipulation de composants.
Maintenance industrielle
Une table d’atelier ajustable permet d’adapter la hauteur de travail aux dimensions des pièces, des outils et des équipements à entretenir.
Production et fabrication
L’établi peut constituer un poste de travail ergonomique pour les activités de préparation, d’assemblage, de finition et de contrôle en atelier.
Contrôle qualité et électronique
Avec un plateau technique adapté, notamment une version antistatique ESD, le poste peut répondre aux besoins de manipulation et d’inspection de composants sensibles.
Conditionnement et préparation de commandes
Le réglage du plan de travail permet d’adapter le poste aux opérations de préparation, d’emballage et de manipulation répétitive.
Un établi sur mesure adapté à votre activité
Chaque entreprise possède des contraintes spécifiques liées à son environnement de travail, à l’espace disponible et aux équipements utilisés.
Auptinov vous accompagne dans la définition d’un établi industriel sur mesure en étudiant notamment :
- les dimensions nécessaires du poste ;
- la hauteur d’utilisation recherchée ;
- le matériau et le revêtement du plateau ;
- les contraintes de charge à valider ;
- l’environnement industriel et les conditions d’utilisation ;
- les besoins de personnalisation et d’aménagement.
L’objectif est de proposer un plan de travail professionnel adapté aux exigences opérationnelles de chaque atelier.
Questions fréquentes sur les établis réglables par manivelle
Quelle est la hauteur de réglage de cet établi ?
La hauteur du châssis est réglable de 750 à 1 020 mm, soit une course verticale de 270 mm. L’épaisseur du plateau vient s’ajouter à cette hauteur.
Comment fonctionne le réglage manuel ?
Une manivelle rabattable commande quatre vérins hydrauliques. Chaque tour de manivelle correspond à un déplacement vertical de 5 mm, permettant d’ajuster précisément le niveau de travail.
Quelle différence entre un établi fixe et un établi réglable en hauteur ?
Un établi fixe conserve une hauteur de travail constante. Un établi réglable permet de modifier la position du plateau pour l’adapter aux utilisateurs et aux tâches réalisées.
Peut-on choisir un plateau antistatique ESD ?
Oui. Une configuration avec plateau stratifié antistatique ESD de 30 mm figure parmi les possibilités proposées par Auptinov.
Peut-on personnaliser les dimensions de l’établi ?
Oui. Auptinov étudie les demandes spécifiques concernant les dimensions, les plateaux et les possibilités de personnalisation. Chaque configuration doit être validée selon les contraintes techniques du poste.
Demandez votre établi industriel sur mesure
Vous souhaitez équiper votre atelier d’un établi ergonomique, robuste et réglable en hauteur ?
Auptinov vous accompagne dans le choix de votre poste de travail industriel, de ses dimensions et de son plateau, afin de répondre à vos besoins d’utilisation.
Contactez notre équipe pour présenter votre projet et obtenir une proposition adaptée à vos contraintes professionnelles.
